В последнюю очередь выполняется отрезание детали с помощью того же инструмента, который используется для нарезания канавок.
- Выберите на ленте
Вкладка CAM
панель "Точение"
Деталь
.
Вкладка "Инструмент"
- На вкладке Инструмент нажмите кнопку
. - Выберите инструмент № 2 — обточка и нарезание канавки, который был определен ранее и использовался в операции Канавка.
- Щелкните кнопку
, чтобы закрыть диалоговое окно Библиотека инструментов.
Запуск расчета
- Для автоматического запуска расчета траектории перемещения инструмента щелкните кнопку
в нижней части диалогового окна Операция или щелкните правой кнопкой мыши в графическом окне и выберите ОК в отслеживающем меню.
Траектория перемещения инструмента рассчитывается, и в графическом окне доступен предварительный просмотр.

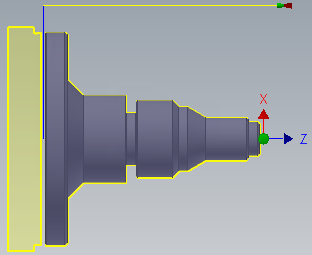

На рисунке ниже показано моделирование заготовки для поворотной цапфы. Траектории перемещения инструмента отключены.
Моделирование заготовки для детали поворотной цапфы
Поздравляем с окончанием изучения этого учебного пособия.
