Фрезы индивидуальной формы имеют общее название Фасонные фрезы и могут быть созданы в Библиотеке инструментов по эскизу или из твердого тела вращения, сохраненного в отдельном файле детали Autodesk Inventor или Inventor LT.
Чтобы создать фасонную фрезу, выполните следующие действия.
- Создайте новую деталь Inventor.
- Создайте эскиз с отдельным замкнутым профилем, представляющим собой поперечное сечение инструмента.
- Используйте команду Вращениедля создания элемента вращения по эскизу.

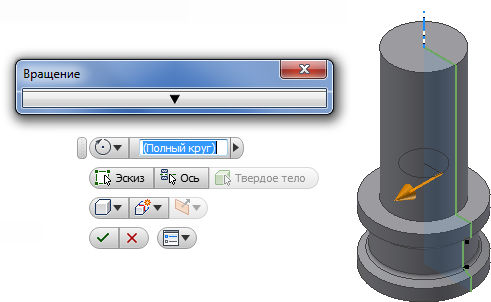

Элемент вращения в детали Inventor, подходящий для создания фасонных фрез
- Сохраните файл детали.
- Откройте Inventor HSM Inventor HSM.
- Создайте новую фасонную фрезу, нажав кнопку Создать фрезу.
- Щелкните вкладку Режущий инструмент и выберите Фасонная фреза в раскрывающемся меню Тип.
- Щелкните Импорт файла...
- Найдите и выберите сохраненный ранее файл инструмента. Профиль эскиза загружается в качестве профиля для фасонной фрезы и отображается , как показано на изображении.

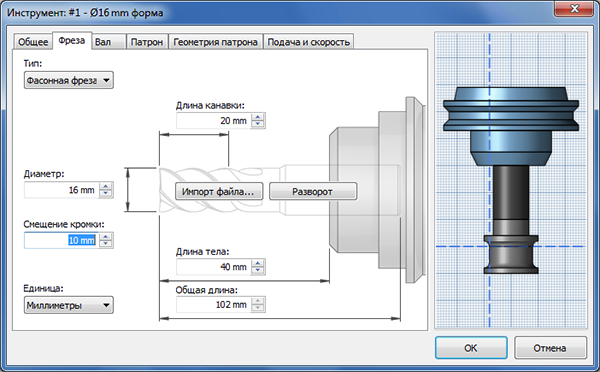

Диалоговое окно "Фасонная фреза" с предварительным просмотром. Пунктирными линиями отображается точка компенсации траектории перемещения инструмента, определяемая диаметром и смещением кромки.
Инструмент используется как и все остальные инструменты, принимая во внимание, что траектория перемещения инструмента создается в соответствии с точкой компенсации, определяемой диаметром и смещением режущей кромки.

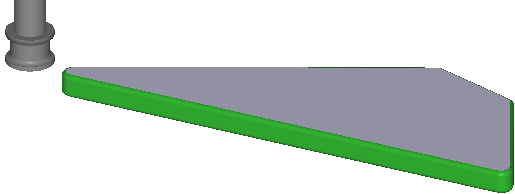

Выбранная геометрия для операции 2D контур с использованием инструмента с учетом точки компенсации

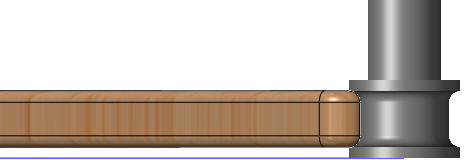

Моделирование с использованием фасонной фрезы

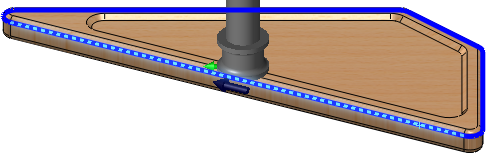

Моделирование заготовки с использованием фасонной фрезы
