Для создания необходимых фасок снова используется операция 2D контур.
- Выберите на ленте
вкладку CAM
панель "2D фрезерование"
2D контур
.
Вкладка "Инструмент"
- Щелкните кнопку
, чтобы открыть Библиотеку инструментов. - В библиотеке Учебное пособие по CAM Mania выберите № 3 — фасочная фреза Ø1/4" 45°.
- Щелкните кнопку
, чтобы закрыть диалоговое окно Библиотека инструментов.
Вкладка "Геометрия"
- На вкладке Геометрия щелкните кнопку Выбор контуров и выберите все четыре фаски на верхней поверхности детали.

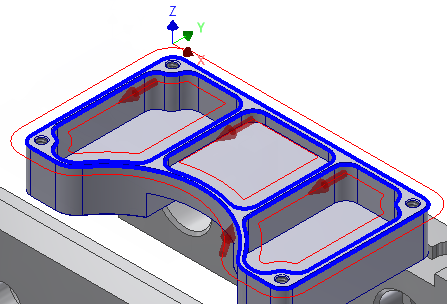

- Убедитесь, что стрелки контура указывают в направлениях, соответствующих изображению ниже. В случае необходимости щелкните необходимую стрелку, чтобы изменить ее направление.
Вкладка "Проходы"
- Щелкните вкладку Проходы.
- Задайте в поле Смещение кромки фаски значение 0,02 дюйма
Поскольку выбран фасочный резец, Inventor HSM автоматически активирует группу Фаска.
Запуск расчета
- Щелкните кнопку
или щелкните правой кнопкой мыши в графическом окне и выберите ОК в отслеживающем меню, чтобы выйти из окна 2D контур и создать траекторию перемещения инструмента.
Далее см. раздел Обработка зенкованных отверстий.
