Функция Карта наладки позволяет сформировать обзор программы ЧПУ для оператора станка с ЧПУ. Inventor HSM содержит несколько карт наладки, среди которых карта наладки в формате HTML установлена по умолчанию и является полностью адаптируемой.
Совет: По вопросам адаптации карт наладки и постпроцессоров обращайтесь к авторизованному партнеру.
Создание карты наладки
Для автоматического создания карты наладки выполните следующие действия.
- Расположите и увеличьте видовой экран модели таким образом, чтобы в нем четко отображались деталь и РСК.
- В Обозревателе CAM выберите операции, которые требуется включить в карту наладки или отмените выбор для включения всех операций.
- Выберите на ленте
вкладку CAM
панель "Траектория"
Карта наладки
. Можно также щелкнуть правой кнопкой мыши соответствующую операцию в Обозревателе CAM и выбрать пункт Создать карту наладки в контекстном меню.
- При этом появится запрос на указание папки, в которую необходимо сохранить карту наладки. Если карту наладки нужно только напечатать, можно использовать временную папку по умолчанию. Если же требуется сохранить карту наладки для использования в будущем, задайте или создайте подходящую папку.
- Карта наладки создается и автоматически открывается в веб-браузере. Затем ее можно напечатать из веб-браузера.
Большинство карт наладки имеют общие параметры, которые можно использовать для настройки их поведения. Параметры задаются в диалоговом окне Постобработка. Например, можно задать время смены инструмента в секундах, установив настройку toolChangeTime в списке свойств в правом нижнем углу при выборе карты наладки в формате HTML с именем setup-sheet.cps.

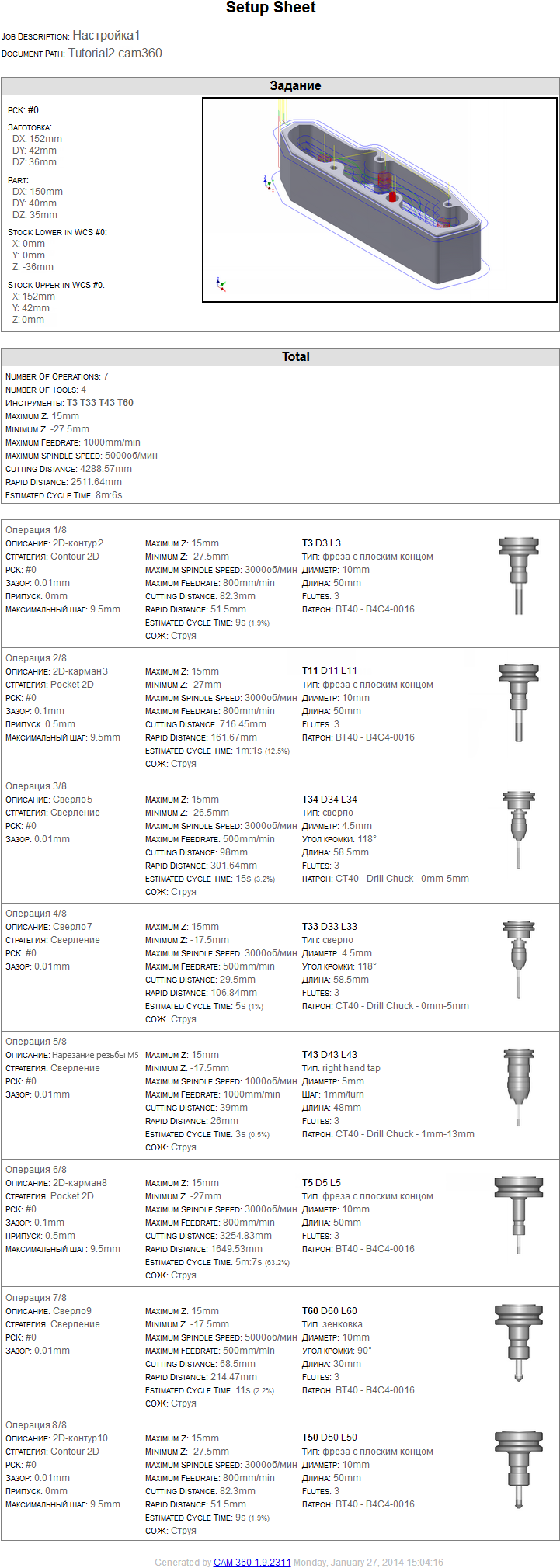

Пример карты наладки
