Создание настройки (CAM Mania)

Начните работу с создания настройки.

1. Выберите на ленте вкладку CAM панель "Работа" Настройка .

Отобразится диалоговое окно операций Настройка с активной вкладкой Настройка.

Вкладка "Настройка"

1. В группе Модель щелкните кнопку Модель и выберите деталь в ограничивающей рамке заготовки.




2. Убедитесь, что в группе Рабочая система координат (РСК) параметр Точка короба заготовки выбран в раскрывающемся меню Начало координат.

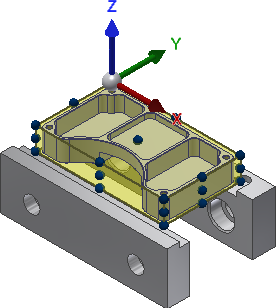

3. Выберите точку заготовки в верхней левой части детали, как показано на следующем изображении.





Вкладка "Заготовка"

1. Выберите пункт Короб относительного размера в раскрывающемся меню Режим.
2. Выберите Добавить припуск по сторонам и снизу-сверху в раскрывающемся меню Режим припуска заготовки.
3. Задайте в поле Боковой припуск значение 0
4. Задайте в поле Смещение сверху значение 0
5. Задайте в поле Смещение снизу значение 0,2 дюйма
6. Щелкните кнопку или щелкните правой кнопкой мыши в графическом окне и выберите ОК в отслеживающем меню, чтобы выйти из окна Настройка и закрыть диалоговое окно Операция.

Далее см. раздел Обточка заготовки.
