Избежание поверхностей

Иногда требуется избегать затрагивания отдельных поверхностей при одновременной проверке наличия выемок в них. Для этого можно использовать функцию Избегать/затрагивать поверхности. Параметр Избегать поверхностей часто используется для обработки границ, так как границы ограничивают обработку только в 2D, а не в 3D, как в случае с избежанием поверхностей. Проверка наличия выемок для связывания по-прежнему выполняется для всей указанной модели, поэтому параметр можно смело использовать.

Внимание: Чтобы не обрабатывать определенные поверхности, рекомендуется использовать параметр Избегать/затрагивать поверхности, а не Модель. Это нужно из-за того, что все невыбранные поверхности игнорируются в процессе формирования траектории перемещения инструмента, что может привести к появлению выемок/столкновений.

Избежание поверхностей можно выбрать в большинстве методов чистовой 3D-обработки, установив флажок Избегать/затрагивать поверхности на вкладке Геометрия.

Кнопка Избегать/затрагивать поверхности позволяет выбрать поверхности, которых нужно избегать.

Значение Клиренс позволяет задать ближайшее допустимое расстояние от инструмента до избегаемой поверхности.

На следующем изображении показан пример использования избежания поверхностей.

Траектория перемещения инструмента без избежания поверхностей с контуром обработки на центре инструмента

Та же траектория перемещения инструмента с добавленными поверхностями для избежания. Избегаемые поверхности отображаются синим цветом.

Значение избегаемой поверхности можно изменить, установив флажок Затрагивать поверхности. Если этот параметр включен, то траектория перемещения инструмента может затрагивать поверхности, заданные параметром "Избегать поверхностей", а остальные поверхности не затрагиваются.

Параметр Затрагивать поверхности (отключен по умолчанию)

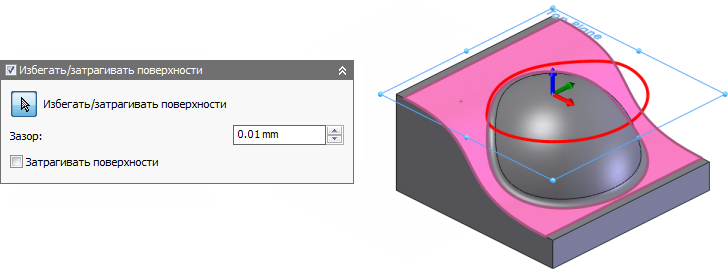

Параметр Затрагивать поверхности отключен

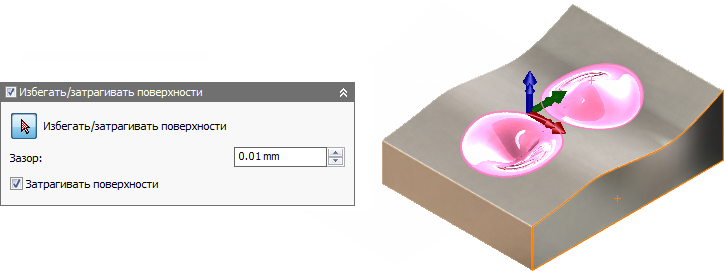

Параметр Затрагивать поверхности включен
