Для грубой обрезки наружной части детали используйте параметр Адаптивная обработка.
- Выберите на ленте
вкладку CAM
панель "2D фрезерование"
2D адаптивная
.
Вкладка "Инструмент"
- Убедитесь в том, что текущим инструментом является № 1 — фреза с плоским торцом Ø1/4".
Вкладка "Геометрия"
Возможно, для облегчения выбора профиля будет удобнее сначала увеличить угол детали.
- Щелкните вкладку Геометрия и убедитесь, что кнопка Выбор кармана активна.

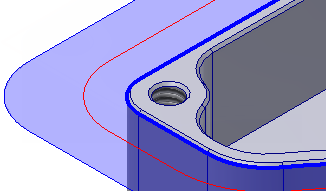

- Выберите внешний профиль, как показано на следующем изображении:
Вкладка "Высоты"
- Щелкните вкладку Высоты.
- В раскрывающемся меню Высота снизу выберите Низ модели.
- Задайте в поле Смещение снизу значение -0,01 дюйма.
Запуск расчета
- Щелкните кнопку
или щелкните правой кнопкой мыши в графическом окне и выберите ОК в отслеживающем меню, чтобы выйти из окна 2D адаптивная и создать траекторию перемещения инструмента.
Далее см. раздел Чистовая обработка наружной части детали.
