Очистка кармана

Вызов

Лента: вкладка CAM панель "3D фрезерование" Карман

Параметр Очистка кармана является одним из двух методов черновой обработки, доступных для эффективного удаления большого количества материала. Сначала создается серия постоянных слоев Z на всей детали, а затем каждый слой удаляется поэтапно, от середины к кромке горизонтальной области вдоль проходов смещения. Как и в случае с любым применением этого подхода, возможность резания по всей ширине инструмента зависит от формы детали.

Этот метод подходит для высокоскоростной обработки, так как все переходные перемещения сглаживаются до минимального радиуса кривизны, а срезы можно выполнять наиболее пологими по мере необходимости для ограничения нагрузки на инструмент. Четкое очерченное угловое движение необходимо только при финальном проходе на каждом уровне, где инструмент повторяет форму детали и в противном случае может оставлять излишнее количество материала.

Переход между слоями по спиральному или уклонному движению в стандартном углу уклона для инструментов, которые не предназначены для погружения.

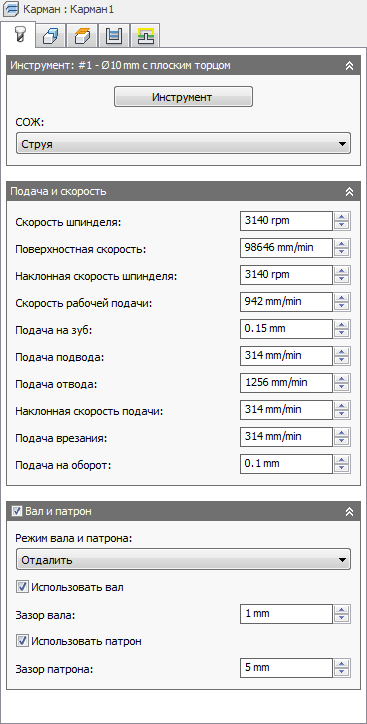

Настройки на вкладке "Инструмент"

СОЖ

Тип хладагента, используемого с инструментом.

Скорость шпинделя

Скорость вращения шпинделя.

Поверх. скорость

Скорость шпинделя, выраженная как скорость инструмента на поверхности.

Наклонная скорость шпинделя

Скорость вращения шпинделя при перемещении под уклоном.

Рабочая подача

Подача при перемещении режущего инструмента.

Подача на зуб

Скорость подачи при резании, выраженная как скорость подачи на зуб.

Подача подвода

Подача на входе при подводе режущего инструмента.

Подача отвода

Подача на выходе при отводе режущего инструмента.

Наклонная подача

Подача при создании винтовых уклонов в заготовке.

Подача врезания

Подача при врезании в заготовку.

Подача на оборот

Скорость подачи при врезании, выраженная как скорость подачи на оборот.

Вал и держатель

В зависимости от метода обработки, при использовании инструмента с держателем можно выбрать один из пяти режимов вала и держателя. Обработку пересечений можно выполнить как для вала, так и для держателя инструмента. Кроме того, им можно назначить разные зазоры.

• Откл.: любые пересечения вала/держателя игнорируются.





  Откл.

• Отдалить: отдаление траектории перемещения инструмента от заготовки для обеспечения безопасного расстояния между заготовкой и валом и/или держателем.





  Отдалить

• Обрезано: участки траектории перемещения инструмента, на которых безопасное расстояние между заготовкой и валом и/или держателем не соблюдается, обрезаются.





  Обрезано

• Определить длину инструмента: инструмент автоматически выдвигается из держателя для обеспечения заданного безопасного расстояния между валом и/или держателем и заготовкой. Информация о величине, на которую инструмент был выдвинут из держателя, заносится в журнал.





  Определить длину инструмента

• Fail on collision: при несоблюдении безопасного расстояния расчет траектории перемещения инструмента прерывается, и в журнал заносится сообщение об ошибке.

Использовать вал

Для избежания пересечений вал выбранного инструмента будет использоваться в расчете траектории его перемещения.

Клиренс вала

Поддерживаемое расстояние между валом инструмента и деталью.

Исп. держатель

Использование держателя выбранного инструмента во избежание пересечений в расчете траектории перемещения инструмента.

Клиренс держателя

Поддерживаемое расстояние между держателем инструмента и деталью.

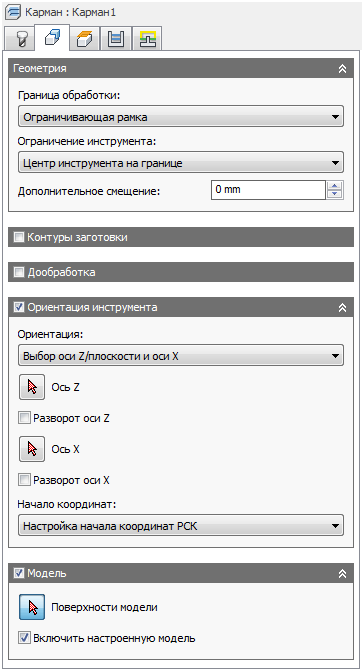

Настройки на вкладке "Геометрия"

Граница обработки

Режим контура позволяет задать способ определения контура траектории перемещения инструмента. На следующих изображениях показано использование радиальной 3D-траектории перемещения инструмента.

Пример 1

Пример 2

Режимы контуров

• Нет: траектория перемещения инструмента охватывает всю заготовку без ограничений.
• Огранич. контур: траектории перемещения инструментов ограничиваются рамкой, определяемой максимальными границами детали при просмотре в РСК.
•





  Огранич. контур

• Силуэт: траектории перемещения инструментов ограничиваются контуром, определяемым тенью детали при просмотре в РСК.





  Силуэт

• Выбор: траектории перемещения инструментов ограничиваются областью, заданной выбранным контуром.





  Выбор

Ограничение инструмента

Меню Tool containment позволяет управлять положением инструментов относительно выбранных контуров.

Внутри

Инструмент остается целиком в пределах контура. В результате может быть обработана не вся поверхность, ограниченная контуром.

Внутри

По центру

Контур ограничивает центр инструмента. Такая настройка гарантирует обработку всей поверхности внутри контура. Однако также могут быть обработаны области за пределами контуров.

По центру

Снаружи

Траектория перемещения инструмента создается внутри контура, но кромка инструмента может перемещаться по наружной кромке контура.

Снаружи

Для смещения ограничивающего контура используйте параметр Доп. смещение.

Доп. смещение

Применение дополнительного смещения к выбранным контурам и ограничению перемещения инструмента.

При положительном значении контур смещается вовне. Если в качестве ограничения перемещения инструмента задано значение Внутри, то контур смещается вовнутрь.

Отрицательное смещение, центр инструмента на контуре

Без смещения, центр инструмента на контуре

Положительное смещение, центр инструмента на контуре

Чтобы убедиться в том, что кромка инструмента перекрывает контур, выберите значение Снаружи в качестве ограничения перемещения инструмента и введите небольшое положительное значение.

Чтобы убедиться в том, что кромка инструмента находится на расстоянии от контура, выберите значение Внутри в качестве ограничения перемещения инструмента и введите небольшое положительное значение.

Дообработка

Сведение операции к удалению материала, не удаленного предыдущим инструментом или операцией.

Дообработка ВКЛ

Дообработка ОТКЛ

Источник остаточного материала

Указание источника, по которому рассчитывается дообработка.

• По предыдущим операциям
• По операциям
• По инструменту
• По файлу
• По телам
• По заданной заготовке

По заданной заготовке

Объединение всех зависимых операций

Объединение всех зависимых операций.

Включить все предыдущие операции

Включение всех предыдущих операций.

Диаметр инструмента

Указание диаметра инструмента для обработки остаточного материала.

Угловой радиус

Указание углового радиуса инструмента для обработки остаточного материала.

Угол заострения

Указание угла заострения инструмента для обработки остаточного материала.

Длина плеча

Указание длины плеча инструмента для обработки остаточного материала.

Файл

Указание файла остаточного материала.

Настройка

Выбор корректировки остаточного материала для игнорирования или фрезерования малых заострений.

• Использовать согласно расчетам
• Игнорировать заострения
• Обработать заострения

Смещение настройки

Этот параметр позволяет определить объем заготовки, который игнорируется или игнорируется и удаляется, в зависимости от значения параметра "Настройка остаточ. материала". В основном данный параметр используется для предотвращения обработки незначительного объема остаточного материала при заданной настройке Игнорировать заострения.

Ориентация инструмента

Определение способа ориентации инструмента с помощью комбинации параметров ориентации триады и начала координат.

В раскрывающемся меню Ориентация содержатся следующие параметры для определения триады осей X, Y и Z.

• Настройка ориентации РСК: ориентация инструмента с использованием рабочей системы координат согласно текущей настройке.
• Ориентация модели: ориентация инструмента с использованием рабочей системы координат из текущей детали.
• Выбор оси Z/плоскости и оси X: определение оси Z путем выбора одной грани или ребра и оси X путем выбора другой грани или ребра. Обе оси (Z и X) можно развернуть на 180 градусов.
• Выбор оси Z/плоскости и оси Y: определение оси Z путем выбора одной грани или ребра и оси Y путем выбора другой грани или ребра. Обе оси (Z и Y) можно развернуть на 180 градусов.
• Выбор осей X и Y: определение оси X путем выбора одной грани или ребра и оси Y путем выбора другой грани или ребра. Обе оси (X и Y) можно развернуть на 180 градусов.
• Выбор системы координат: задание определенной ориентации инструмента для выполнения этой операции на основе пользовательской системы координат Inventor (ПСК) в модели. В этом параметре используется как начало координат, так и ориентация существующей системы координат. Используйте этот параметр, если модель не содержит подходящих точек и плоскостей для операции.

В раскрывающемся меню Начало координат содержатся следующие параметры для определения расположения начала координат триады.

• Настройка начала координат РСК: задание начала координат инструмента с использованием рабочей системы координат согласно текущей настройке.
• Начало координат модели: задание начала координат инструмента с использованием рабочей системы координат из текущей детали.
• Выбранная точка: задание начала координат триады путем выбора вершины или ребра.
• Точка короба заготовки: задание начала координат триады путем выбора точки на ограничивающей рамке заготовки.
• Точка короба модели: задание начала координат триады путем выбора точки на ограничивающей рамке модели.

Модель

Данный параметр позволяет переопределить геометрию модели (поверхности/тела), заданную текущей настройкой.

Включить настроенную модель

Данный параметр включен по умолчанию. Выбранная в настройке модель дополнительно добавляется к поверхностям модели, выбранным в рамках операции. Если снять этот флажок, то траектория перемещения инструмента создается только на поверхностях, выбранных в рамках операции.

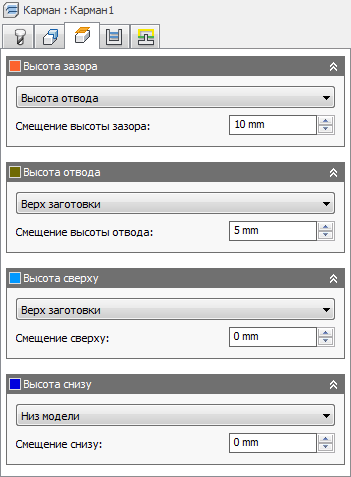

Настройки на вкладке "Высоты"

Высота клиренса

Высота клиренса — это первая высота, на которую переходит инструмент в начале траектории перемещения.

Высота клиренса

• Высота отвода: пошаговое смещение от высоты отвода.
• Высота сверху: пошаговое смещение от высоты в верхней точке.
• Высота снизу: пошаговое смещение от высоты в нижней точке.
• Верх модели: пошаговое смещение от верхней точки модели.
• Низ модели: пошаговое смещение от нижней точки модели.
• Верх заготовки: пошаговое смещение от верхней точки заготовки.
• Низ заготовки: пошаговое смещение от нижней точки заготовки.
• Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
• Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.

Смещение высоты клиренса

Параметр Смещение высоты отвода применяется к значению параметра "Высота отвода", выбранному в приведенном выше раскрывающемся списке, и отсчитывается относительно его значения.

Высота отвода

Параметр "Высота отвода" позволяет задать высоту, на которую поднимается инструмент перед следующим шагом резки. Значение высоты отвода должно быть выше значений параметров Высота подачи и Высота сверху. Параметр "Высота отвода" используется вместе с последующим смещением для задания высоты.

Высота отвода

• Высота клиренса: пошаговое смещение от высоты клиренса.
• Высота сверху: пошаговое смещение от высоты в верхней точке.
• Высота снизу: пошаговое смещение от высоты в нижней точке.
• Верх модели: пошаговое смещение от верхней точки модели.
• Низ модели: пошаговое смещение от нижней точки модели.
• Верх заготовки: пошаговое смещение от верхней точки заготовки.
• Низ заготовки: пошаговое смещение от нижней точки заготовки.
• Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
• Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.

Смещение высоты отвода

Параметр Смещение высоты отвода применяется к значению параметра "Высота отвода", выбранному в приведенном выше раскрывающемся списке, и отсчитывается относительно его значения.

Высота сверху

Параметр "Высота сверху" позволяет задать высоту, определяющую верхнюю точку выреза. Значение высоты сверху должно быть выше значения параметра Высота снизу. Параметр "Высота сверху" используется вместе с последующим смещением для задания высоты.

Высота сверху

• Высота клиренса: пошаговое смещение от высоты клиренса.
• Высота отвода: пошаговое смещение от высоты отвода.
• Высота снизу: пошаговое смещение от высоты в нижней точке.
• Верх модели: пошаговое смещение от верхней точки модели.
• Низ модели: пошаговое смещение от нижней точки модели.
• Верх заготовки: пошаговое смещение от верхней точки заготовки.
• Низ заготовки: пошаговое смещение от нижней точки заготовки.
• Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
• Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.

Смещение сверху

Параметр Смещение сверху применяется к параметру "Высота сверху", выбранному в приведенном выше раскрывающемся списке, и отсчитывается относительно его значения.

Высота снизу

Параметр "Высота снизу" позволяет определить высоту/глубину финальной обработки и максимальную глубину, на которую инструмент погружается в заготовку. Значение высоты снизу должно быть меньше значения параметра Высота сверху. Параметр "Высота снизу" используется вместе с последующим смещением для определения высоты.

Высота снизу

• Высота клиренса: пошаговое смещение от высоты клиренса.
• Высота отвода: пошаговое смещение от высоты отвода.
• Высота сверху: пошаговое смещение от высоты в верхней точке.
• Верх модели: пошаговое смещение от верхней точки модели.
• Низ модели: пошаговое смещение от нижней точки модели.
• Верх заготовки: пошаговое смещение от верхней точки заготовки.
• Низ заготовки: пошаговое смещение от нижней точки заготовки.
• Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
• Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.

Смещение снизу

Параметр Смещение снизу применяется к параметру "Высота снизу", выбранному в приведенном выше раскрывающемся списке, и отсчитывается относительно его значения.

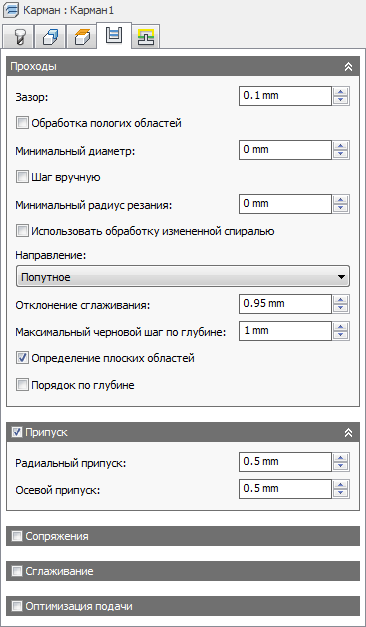

Настройки на вкладке "Проходы"

Допуск

Допуск обработки равен сумме допусков для формирования траектории перемещения инструмента и триангуляции геометрии. Для получения общего допуска к данному допуску необходимо добавлять все дополнительные допуски фильтрации.

Свободный допуск 0,100

Жесткий допуск 0,001

Движение станка с ЧПУ по контуру управляется с помощью команд создания отрезков G1 и дуг G2–G3. Чтобы обеспечить это, АСУП аппроксимирует сплайн и траектории перемещения инструментов по поверхности путем их линеаризации, создавая множество коротких прямолинейных сегментов для аппроксимации требуемой формы. Точность соответствия траектории перемещения инструмента требуемой форме во многом зависит от количества используемых отрезков. Большее количество отрезков в результате даст траекторию перемещения инструмента, более точно аппроксимирующую номинальную форму сплайна или поверхности.

Нехватка данных

Искушение всегда использовать очень жесткие допуски может быть велико, однако есть и более компромиссные решения, например более длительный расчет траектории, использование больших файлов G-кодов и очень коротких прямолинейных перемещений. Первые два способа легко реализовать, так как расчеты в Inventor HSM происходят очень быстро, а большинство современных средств управления имеют не менее 1 МБ оперативной памяти. Тем не менее, короткие прямолинейные перемещения в сочетании с высокой скоростью подачи могут привести к явлению, известному как нехватка данных.

Нехватка данных возникает, когда элементы управления настолько перегружены данными, что перестают справляться с их обработкой. Устройство ЧПУ может обрабатывать лишь ограниченное количество строк кода (блоков) в секунду. Скорость работы старых станков может составлять около 40 блоков/с, а новых, таких как Haas, — 1000 или более блоков/с. Короткие прямолинейные перемещения и высокая скорость подачи могут вынудить элемент управления работать с большей скоростью обработки. Когда это происходит, станок должен останавливаться после каждого перемещения и ждать следующей команды на сервомотор от элемента управления.

Обработать пологие области

Данный параметр указывает, что дополнительные уровни Z должны представлять собой вырезы в пологих областях. На следующих двух изображениях показаны 3D-контуры.

Отключено

Включено

Минимальный шаг по глубине в пологих областях

Этот параметр позволяет управлять минимально допустимым шагом понижения между дополнительными уровнями Z. Этот параметр имеет приоритет над максимальным шагом в пологих областях.

Максимальный шаг в пологих областях

Этот параметр позволяет управлять шагом фрезы, используемым для выявления областей, в которые необходимо вставить дополнительные уровни Z. Если обычное понижение приводит к шагу фрезеровки, превосходящему это значение, то выполняется вставка дополнительных уровней, пока не будет достигнуто значение шага фрезеровки или минимального понижения.

Мин. диаметр

Диаметр наименьшего обрабатываемого отверстия.

Шаг вручную

Данный параметр позволяет задавать шаг фрезеровки вручную.

Макс. шаг

Указание значения максимального шага фрезеровки.

Мин. шаг

Указание минимального шага фрезеровки.

Мин. радиус обработки

Параметр "Мин. радиус обработки" задан

Если параметр Мин. радиус обработки задан, острые углы в траектории перемещения инструмента избегаются, что минимизирует деформацию готовой детали.

Параметр "Мин. радиус обработки" не задан

Если параметр Мин. радиус обработки не задан, в рамках траектории перемещения инструмента материал удаляется везде, куда достает выбранный инструмент. Это приводит к появлению в траектории перемещения инструмента острых углов, которые в свою очередь являются причиной вибраций в обработанной детали.

Прим.: Настройка этого параметра позволяет оставлять больше материала на внутренних углах для последующей остаточной обработки инструментом меньшего размера.

Использовать обработку измененной спиралью

Данный параметр позволяет создать постоянную спиральную траекторию перемещения инструмента для кармана. Таким образом обеспечивается плавная работа на станке.

Стандартная траектория перемещения инструмента для 2D кармана

Траектория перемещения инструмента для 2D кармана с измененной спиралью

Направление

Параметр Направление позволяет управлять заданием Inventor HSM или встречного режима фрезерования в программе Inventor HSM.

Напоминание: Иногда, в зависимости от геометрии, не удается использовать только попутное или встречное фрезерование на протяжении всей траектории перемещения инструмента.

Попутное

Выберите параметр Попутное для выполнения всех проходов в одном направлении. При использовании этого метода попутное фрезерование в Inventor HSM применяется в рамках выбранных границ.

Попутное фрезерование

Встречное

Данный параметр позволяет задать направление траектории перемещения инструмента, противоположное заданному настройкой Попутное. Таким образом формируется траектория перемещения инструмента встречного фрезерования.

Встречное фрезерование

Разрешить заострения шага

При программировании плоских граней с помощью инструмента с угловым радиусом возможно выполнение заострения (или фестона) между шагами фрезеровки.

По умолчанию значение параметра "Макс. шаг" переопределено во избежание выполнения заострений между шагами фрезеровки.

Параметр "Разрешить заострения шага" отключен

Параметр "Разрешить заострения шага" включен

Выше — карман, обработанный концевой фрезой с закругленным концом диаметром 3/8 дюйма с максимальным шагом фрезеровки 0,25 дюйма.

Отклонение сглаживания

Максимальная степень сглаживания, примененная к проходам черновой обработки. Используйте этот параметр, чтобы избежать острых углов на траектории перемещения инструмента.

Макс. черновой шаг по глубине

Указание максимального шага понижения между уровнями Z при черновой обработке.

Максимальный шаг понижения (отображение без шагов понижения чистовой обработки)

Прим.: Последовательные шаги понижения уровней Z получены из значения максимального шага понижения. На финальном шаге понижения при черновой обработке используется оставшийся запас, если его значение меньше максимального шага понижения.

Определение плоских областей

Если этот параметр включен, в рамках метода выполняется попытка определить значения высоты плоских областей и вершин и выполнить обработку на этих уровнях.

Если параметр отключен, в рамках метода производится обработка на указанных шагах понижения.

Осторожно: Включение этого параметра может значительно увеличить время расчета.

Порядок по глубине

Упорядочение проходов сверху вниз.

Отключено

Включено

Припуск

Положительное значение

Положительный припуск: материал заготовки, остающийся после операции и удаляемый при последующих операциях черновой и чистовой обработки. Для черновой обработки по умолчанию оставляется небольшой объем материала.

Нет

Без припуска: удаление всего лишнего материала до выбранной геометрии.

Отрицательное значение

Отрицательный припуск: удаление материала за пределами поверхности или контура детали. Этот способ часто используется при электродной обработке для обеспечения искрового зазора или требуемого допуска для детали.

Радиальный припуск (по стенке)

Параметр Радиальный припуск позволяет определить объем материала, который необходимо оставить в радиальном направлении (перпендикулярно оси инструмента), т. е. поперек инструмента.

Радиальный припуск

Радиальный и осевой припуск

При положительном значении радиального припуска материал остается на вертикальных стенках и областях детали с большим углом.

Для нестрого вертикальных поверхностей Inventor HSM выполняет интерполяцию между значениями осевого (по опоре) и радиального припуска. Таким образом, остаток заготовки в радиальном направлении на этих поверхностях может отличаться от заданного значения, в зависимости от наклона поверхности и значения осевого припуска.

При изменении значения радиального припуска для осевого припуска автоматически задается аналогичное значение. Задать осевой припуск можно и вручную.

Значение по умолчанию для чистовой обработки — 0 мм или 0 дюймов, т. е. материала не остается.

При черновой обработке по умолчанию остается небольшой объем материала, который можно удалить позднее с помощью одной или нескольких операций чистовой обработки.

Отрицательный припуск

При отрицательном значении припуска операция обработки предусматривает удаление большего количества материала, чем предусмотрено формой модели. Этот параметр может использоваться для электродной обработки с искровым зазором, где размер искрового зазора равен отрицательному значению припуска.

Радиальный и осевой припуски могут быть отрицательным числом. Однако отрицательное значение остатка по радиусу должно быть меньше радиуса инструмента.

При использовании сферической или радиусной фрезы с отрицательным значением радиального припуска, превосходящим угловой радиус, отрицательное значение осевого припуска должно быть меньше или равно угловому радиусу.

Осевой припуск (по опоре)

Параметр Осевой припуск позволяет определить объем материала, который необходимо оставить в осевом направлении (по оси Z), т. е. на конце инструмента.

Осевой припуск

Радиальный и осевой припуски

При положительном значении осевого припуска материал остается на пологих областях детали.

Для нестрого горизонтальных поверхностей Inventor HSM выполняет интерполяцию между значениями осевого и радиального припуска (по стенке). Таким образом остаток заготовки в осевом направлении на этих поверхностях может отличаться от заданного значения, в зависимости от наклона поверхности и значения радиального припуска.

При изменении значения радиального припуска для осевого припуска автоматически задается аналогичное значение. Задать осевой припуск можно и вручную.

Значение по умолчанию для чистовой обработки — 0 мм или 0 дюймов, т. е. материала не остается.

При черновой обработке по умолчанию остается небольшой объем материала, который можно удалить позднее с помощью одной или нескольких операций чистовой обработки.

Отрицательный припуск

При отрицательном значении припуска операция обработки позволяет удалить больше материала, чем предусмотрено формой модели. Этот параметр может использоваться для электродной обработки с искровым зазором, где размер искрового зазора равен отрицательному значению припуска.

Радиальный и осевой припуски могут быть отрицательным числом. Тем не менее, при использовании сферической или радиусной фрезы с отрицательным значением радиального припуска, превосходящим угловой радиус, отрицательное значение осевого припуска должно быть меньше или равно угловому радиусу.

Сопряжения

Данный параметр позволяет ввести радиус сопряжения.

Радиус сопряжения

Задание радиуса сопряжения.

Сглаживание

Сглаживание траектории перемещения инструмента посредством удаления чрезмерного количества точек и монтажных дуг в тех местах, где это возможно, в пределах заданного допуска фильтрации.

Сглаживание отключено

Сглаживание включено

Сглаживание используется для сокращения объема кода без потери точности. Сглаживание выполняется путем замены коллинеарных отрезков одним отрезком и касательными дугами, заменяющими несколько отрезков в областях искривлений.

Преимущества сглаживания могут быть огромными. Размер файла G-кода может быть уменьшен на 50 % и более. Обработка будет выполняться быстрее и более плавно. Кроме того, будет улучшена финишная обработка поверхности. Величина сокращения кода зависит от того, насколько траектория перемещения инструмента подходит для сглаживания. Траектории перемещения инструментов, расположенные изначально в основной плоскости (XY, YZ, XZ), например параллельные траектории, подходят для фильтрования. Другие объекты, например 3D-фестон, подходят для сокращения меньше.

Допуск сглаживания

Указание допуска фильтра сглаживания.

Сглаживание выполняется лучше всего, когда допуск (точность, с которой создается исходная линеаризованная траектория) равен допуску сглаживания (замена отрезков монтажными дугами) или превышает его.

Прим.: Общий допуск (или расстояние, на которое траектория перемещения инструмента может отклоняться от идеального сплайна или формы поверхности) является суммой допуска вырезания и допуска сглаживания. Например, настройка допуска вырезания в 0,0004 дюйма и допуска сглаживания в 0,0004 дюйма означает, что траектория перемещения инструмента может отклоняться от исходного сплайна или поверхности на целых 0,0008 дюйма от идеальной траектории.

Оптимизация подачи

Указание необходимости снижения подачи на углах.

Макс. изменение направления

Указание максимального углового изменения, разрешенного до снижения скорости подачи.

Радиус уменьшения подачи

Указание минимального радиуса, разрешенного до уменьшения подачи.

Расстояние уменьшения подачи

Указание расстояния до угла, на котором уменьшается подача.

Уменьшенная подача

Указание пониженной скорости подачи для использования на углах.

Только внутренние углы

Используется для снижения скорости подачи только на внутренних углах.

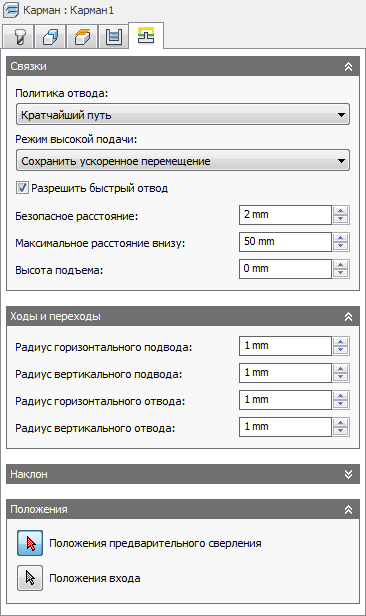

Настройки на вкладке "Связки"

Политика отвода

Управление способом перемещения инструмента между проходами резания. На следующих рисунках показано использование метода на основе расхода.

• Полный отвод: инструмент полностью опускается до значения высоты отвода в конце прохода перед перемещением вверх для начала следующего прохода.




• Минимальный отвод: перемещение до высоты в нижней точке, на которую инструмент отходит от заготовки с добавлением любого указанного безопасного расстояния.




• Кратчайший путь: перемещение инструмента по кратчайшему пути по прямой линии между траекториями.




  Осторожно: Параметр Кратчайший путь не следует использовать на станках, которые не поддерживают линеаризованные быстрые перемещения, при которых перемещения G0 прямолинейны (в отличие от перемещения G0, когда перемещение по всем осям идет на максимальной скорости, иногда его еще называют перемещением по ломаным линиям). Несоблюдение данного правила приводит к движению станка, которое не может быть правильно смоделировано с помощью программы и может привести к выходу инструмента из строя.

Для станков с ЧПУ, не поддерживающих линеаризованные быстрые перемещения, постпроцессор может быть изменен для преобразования всех перемещений G0 в перемещения с высокоскоростной подачей G1. Для получения более подробной информации или инструкций о способах изменения постпроцессоров согласно описанному выше обратитесь в службу технической поддержки.

Режим высокой подачи

Указание случаев, когда быстрые перемещения должны выводиться как реальные перемещения на быстром ходу (G0), а когда — как перемещения с высокоскоростной подачей (G1).

• Сохранить ускоренное перемещение: все быстрые перемещения сохраняются.
• Сохранить осевое и радиальное ускор. перемещения: быстрые перемещения только по горизонтали (радиальные) или по вертикали (осевые) выводятся как реальные перемещения на быстром ходу.
• Сохранить осевое ускор. перемещение: только быстрые перемещения по вертикали.
• Сохранить радиальное ускор. перемещение: только быстрые перемещения по горизонтали.
• Сохранить ускор. перемещение одной оси: только быстрые перемещения по одной оси (X, Y или Z).
• Always use high feed: вывод быстрых перемещений как G01 (перемещение с высокой скоростью подачи), а не как G0 (быстрые перемещения).

Данный параметр обычно устанавливается во избежание пересечений при быстрых перемещениях на станках, где используется перемещение по ломаным линиям при быстром движении.

Высокая подача

Скорость подачи для вывода быстрых перемещений в формате G1, а не G0.

Разрешить быстрый отвод

Если этот параметр включен, отвод выполняется в формате быстрых перемещений (G0). Чтобы обеспечить отвод на подаче, параметр следует отключить.

Безопасное расстояние

Минимальное расстояние между инструментом и поверхностями детали во время перемещений при отводе. Расстояние измеряется после применения припуска, поэтому при отрицательном значении припуска следует соблюдать осторожность, чтобы убедиться, что безопасное расстояние достаточно велико для предотвращения возможных пересечений.

Макс. расстояние внизу

Указание максимального расстояния для перемещения в нижнем положении.

Максимальное расстояние внизу в 1 дюйм

Максимальное расстояние внизу в 2 дюйма

Высота подъема

Указание высоты подъема во время изменения расположения.

Параметр "Высота подъема" равен 0

Параметр "Высота подъема" равен 0,1 дюйма

Радиус горизонт. подвода

Указание радиуса для горизонтального подвода.

Радиус горизонтального подвода

Радиус вертик. подвода

Радиус вертикальной дуги, сглаживающей движение на входе. Замеряется от начального перемещения до самой траектории перемещения инструмента.

Радиус вертикального подвода

Радиус горизонт. отвода

Указание радиуса для движений горизонтального отвода.

Радиус горизонтального отвода

Радиус вертик. отвода

Указание радиуса для движений вертикального отвода.

Радиус вертикального отвода

Тип наклона

Указание способа движения фрезы вниз для каждого выреза.

Предварительное сверление

Прим.: Для использования параметра предварительного сверления необходимо задать расположения точек предварительного сверления.

Врезание

Зигзаг

Обратите внимание на плавные переходы при зигзагообразном типе наклона.

Профиль

Сглаживание профиля

Виток

Угол наклона (град.)

Указание максимального угла уклона.

Макс. наклонный шаг

Указание максимального шага понижения на оборот профиля уклона. Этот параметр позволяет ограничить нагрузку на инструмент при выполнении вырезов в полную ширину в процессе создания уклона.

Наклонная высота клиренса

Высота уклона над текущим уровнем заготовки.

Наклонный радиальный клиренс

Указание минимального расстояния до контура для спирали подвода.

Диаметр витка

Указание диаметра винтового уклона.

Минимальный диаметр уклона

Указание минимального диаметра уклона.

Позиции предв. сверления

Кнопка выбора положений предварительного сверления.

Позиции входа

Кнопка выбора положений входа.
