Выполните очистку базовых поверхностей в местах, где они расположены строго горизонтально.
- Выберите на ленте
вкладку CAM
панель "3D фрезерование"
Горизонтальная
.
Вкладка "Инструмент"
- На панели Инструмент щелкните кнопку
. - Выберите инструмент № 13 — фреза с закругленным концом Ø6 R1 мм в библиотеке Учебное пособие4.
- Щелкните кнопку
, чтобы закрыть диалоговое окно Библиотека инструментов.
Вкладка "Высоты"
По умолчанию метод горизонтальной чистовой обработки также позволяет обрабатывать верхнюю часть детали и малые плоские области на ребрах детали. В этой операции нас интересует только нижняя плоская грань, и мы можем ограничить диапазон глубины для обработки.
- Щелкните вкладку Высоты.
- В раскрывающемся меню Высота сверху выберите параметр Выбор.
- Для параметра Верхняя ссылка выберите одну из вершин над нижним сопряжением, как показано на изображении ниже.
Вкладка "Проходы"
- Щелкните вкладку Проходы.
- Установите в поле Допуск значение 0,02 мм
- Задайте в поле Отклонение сглаживания значение -1 мм
- Установите флажок Припуск. Эта операция выполняет обработку до окончательной формы детали, без какого-либо припуска.
- Задайте в поле Радиальный припуск значение 0 мм
- Задайте в поле Осевой припуск значение 0 мм (это значение должно обновляться автоматически)
Запуск расчета
- Для автоматического запуска расчета траектории перемещения инструмента щелкните кнопку
в нижней части диалогового окна Операция или щелкните правой кнопкой мыши в графическом окне и выберите ОК в отслеживающем меню.

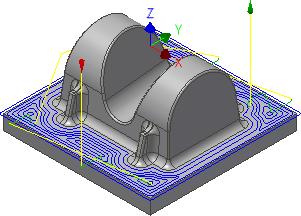

Траектория перемещения инструмента рассчитывается, и в графическом окне доступен предварительный просмотр.
Далее см. раздел Обработка сопряжений с помощью карандашного фрезерования.
