Сверление отверстий

Следующий шаг заключается в сверлении двух небольших отверстий в левом и правом верхних углах детали.

1. Выберите на ленте вкладку CAM панель "Сверление" Сверление .

Вкладка "Инструмент"

Измените инструмент по умолчанию.

1. На панели Инструмент щелкните кнопку .
2. Щелкните кнопку .

Эта процедура позволяет создать инструмент с размерами и данными резки по умолчанию. Значение по умолчанию — сверло Ø10 мм. В основном мы будем использовать параметры по умолчанию, но немного изменим некоторые параметры резки.

3. Выберите вкладку Режущий инструмент.
4. Измените параметр Тип на Сверление, выбрав его в раскрывающемся меню.
5. Задайте в поле Диаметр значение 5 мм.
6. Щелкните кнопку ОК, чтобы создать новый инструмент.
7. Щелкните кнопку Выбор, чтобы выбрать инструмент для операции и закрыть диалоговое окно Библиотека инструментов.

Вкладка "Геометрия"

1. Щелкните вкладку Геометрия. Убедитесь, что в раскрывающемся меню Режим отверстия выбран пункт Выбранные грани и что кнопка выбора Грани отверстий активна.

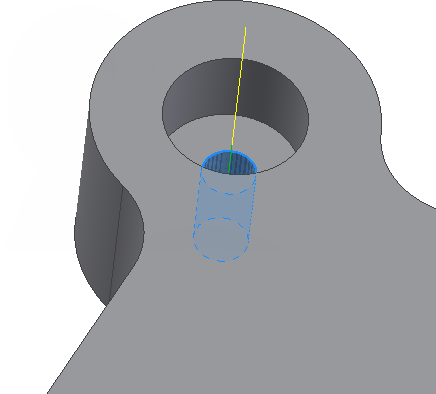

2. Увеличьте изображение и выберите цилиндрическую грань отверстия меньшего диаметра в левом верхнем углу детали.




3. Установите флажок Выбрать одинаковый диаметр. При этом автоматически выбирается небольшое отверстие с таким же диаметром в правой верхней части детали.





Вкладка "Высоты"

1. Выберите вкладку Высоты и установите флажок Режущая кромка касается дна.
2. Выберите для параметра Глубина выхода значение 1 мм

Вкладка "Цикл"

1. Щелкните вкладку Цикл.
2. Выберите пункт Ломание стружки — частичный отвод в раскрывающемся меню Тип цикла.

Запуск расчета

1. Для автоматического запуска расчета траектории перемещения инструмента щелкните кнопку в нижней части диалогового окна Операция или щелкните правой кнопкой мыши в графическом окне и выберите ОК в отслеживающем меню.

Далее см. раздел Нарезание резьбы отверстий.
