Inventor HSM позволяет вставлять специальные записи УП вручную в Обозревателе CAM. Эти записи можно использовать для непосредственного управления создаваемым кодом УП в программе ЧПУ. Пример. Вызов смены инструмента, которая в противном случае не потребовалась бы. Использование этих команд нужным образом полностью зависит от конфигурации постпроцессора.
В настоящее время поддерживаются следующие типы записей УП вручную.
- Действие — отправка типовой команды на постпроцессор для инициирования его определенного поведения.
- Предупреждение — запрос события предупреждения на устройстве ЧПУ. Запись аналогична записи Внимание, но не может вызвать сбой.
- Внимание — запрос аварийного события на устройстве ЧПУ. Приводит к сбою программы.
- Калибровать — запрос калибровки станка с ЧПУ.
- Вызов программы — вызов подпрограммы.
- Очистка — запрос цикла очистки.
- Закрыть дверь — запрос на закрытие двери на станке с ЧПУ.
- Комментарий — написать комментарий в программе ЧПУ.
- Вызов смены инструмента — вызов смены инструмента для следующей операции.
- Показать сообщение — отображение сообщения на устройстве ЧПУ.
- Выдержка — остановка на заданный период.
- Измерить инструмент — запрос на измерение выбранного инструмента.
- Откр. дверь — запрос на открытие двери на станке с ЧПУ.
- Останов по доп. заданию — запрос на дополнительную команду останова (M1 на большинстве устройств ISO).
- Свободный проход — свободный проход буквенного кода УП. Это считается небезопасным.
- Печать сообщения — печать сообщения для вывода (например, последовательное соединение).
- Запуск транспортировки стружки — запрос на запуск транспортировки стружки.
- Стоп — запрос команды останова (M0 на большинстве устройств ISO).
- Останов транспортировки стружки — запрос на останов транспортировки стружки.
- Контроль поломки инструмента — запрос на станок с ЧПУ о проверке повреждения инструмента.
- Проверка — проверка состояния станка с ЧПУ.
Для вставки любой из этих записей выберите
вкладку CAM
панель "Задание"
УП вручную
на ленте. Можно также щелкнуть правой кнопкой мыши в любом месте в окне Обозревателя CAM и выбрать Новая операция в контекстном меню.

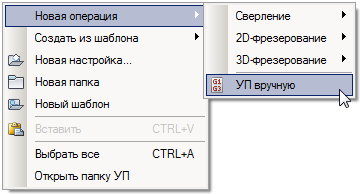

Доступ к Записи УП вручную в контекстном меню Новая операция
Выберите команду Запись УП вручную в меню, затем выберите соответствующий тип записи ЧПУ в раскрывающемся списке Ручной тип.

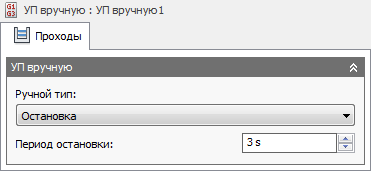

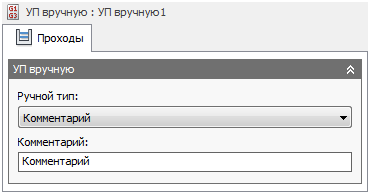

Редактирование двух типов записей Запись УП вручную: комментарий и выдержка
Пример Записи УП вручную в обозревателе САМ
