В данном случае метод 2D карман используется для обработки внутреннего кармана детали.
- Выберите на ленте
вкладку CAM
панель "2D фрезерование"
2D карман
.
Вкладка "Инструмент"
В этой операции используется фреза с закругленным концом диаметром 10 мм с угловым радиусом 1 мм, соответствующим радиусу сопряжения в нижней части кармана.
- На панели Инструмент щелкните кнопку
. - В библиотеке инструментов Библиотеки примеров > Учебное пособие выберите инструмент № 11 — фреза с закругленным концом Ø10 R1 мм.
- Щелкните кнопку
, чтобы закрыть диалоговое окно Библиотека инструментов.
Вкладка "Геометрия"
Теперь выберите контур кармана для удаления.
- Щелкните вкладку Геометрия. Убедитесь в том, что кнопка Выбор кармана активна.
- Выберите грань (или одно из ребер) в нижней части кармана.
Выбор будет выглядеть следующим образом:
Вкладка "Высоты"

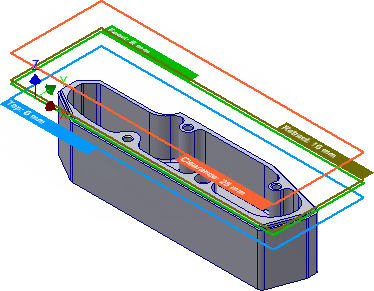

Параметры в этой группе позволяют управлять различными значениями высоты, на которых создаются траектории перемещения инструментов. В этом примере операция 2D карман используется для обработки внутреннего выреза до самого дна.
- Щелкните вкладку Высоты.
- Задайте для параметра Смещение высоты клиренса значение 15 мм
- Задайте для параметра Смещение высоты отвода значение 10 мм
- Задайте для параметра Смещение высоты подачи значение 8 мм
Вкладка "Проходы"
Эта группа позволяет управлять расчетом траектории перемещения инструмента 2D карман. Для очистки кармана на различных уровнях Z создается траектория перемещения инструмента, начиная с верхней части заготовки и продвигаясь шагами по 2 мм в направлении дна кармана. Глубина кармана — 25 мм.
Измените значения следующих параметров, а для всех остальных параметров оставьте значения по умолчанию.
- Щелкните вкладку Проходы.
- Установите для параметра Макс. шаг значение 5,0 мм
- Установите флажок Множество глубин.
- Задайте в поле Макс. черновой шаг по глубине значение 5,0 мм
- Задайте для параметра Чистовые шаги по глубине значение 2
- Установите флажок Припуск.
- Задайте в поле Радиальный припуск значение 0,5 мм
- Задайте в поле Осевой припуск значение 0,0 мм
Оставьте немного материала по бокам, так как позже в любом случае будет выполняться чистовая обработка сопряжений инструментом меньшего диаметра. Тем не менее, чистовая обработка дна может быть выполнена при обработке кармана, и необходимо удалить вертикальный припуск.
Вкладка "Связки"
При условии, что эта деталь состоит из мягкого материала, в котором можно выполнить вырезы в полную ширину, можно избежать некоторых уклонов благодаря тому, что инструмент будет оставаться внутри кармана.
- Щелкните вкладку Связки.
- Установите флажок Не поднимать инструмент.
- Задайте в поле Макс. расстояние внизу значение 250 мм.
Подводы и переходы
Оставьте все настройки в этой группе без изменений. Мы будем использовать тип наклона Виток для погружения в материал с использованием параметров по умолчанию из программы.
Запуск расчета
- Для автоматического запуска расчета траектории перемещения инструмента щелкните кнопку
в нижней части диалогового окна Операция или щелкните правой кнопкой мыши в графическом окне и выберите ОК в отслеживающем меню.
Траектория перемещения инструмента рассчитывается, и в графическом окне доступен предварительный просмотр. Траектория перемещения инструмента должна выглядеть, как показано на изображении ниже:
Далее см. раздел Сверление отверстий с резьбой.
