Три отверстия для сверления имеют небольшие зенкованные отверстия, которые можно обработать в одной операции Сверление с помощью инструмента зенковки.
- Выберите на ленте
вкладку CAM
панель "Сверление"
Сверление
.
Вкладка "Инструмент"
- На панели Инструмент щелкните кнопку
. - В библиотеке Библиотеки примеров > Учебное пособие выберите инструмент № 60 — зенковка Ø10 мм 90°.
- Щелкните кнопку
, чтобы закрыть диалоговое окно Библиотека инструментов.
Вкладка "Геометрия"
- Установите флажок Выбрать одинаковый диаметр.
- Выберите зенкованную грань одного из отверстий.
Зенкованные грани других двух отверстий выбираются автоматически, так как они являются идентичными первому
Запуск расчета
- Для автоматического запуска расчета траектории перемещения инструмента щелкните кнопку
в нижней части диалогового окна Операция или щелкните правой кнопкой мыши в графическом окне и выберите ОК в отслеживающем меню.

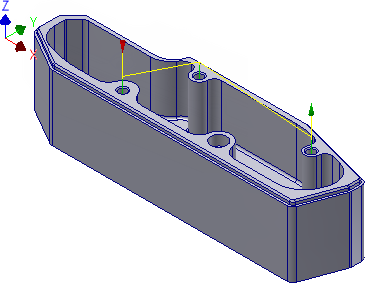

Траектория перемещения инструмента должна появится, как показано на следующем изображении.
Далее см. раздел Обработка фаски.
