С помощью генератора форм необходимо указать свойства материала для определения структурных характеристик детали. Доступно подписчикам в Inventor 2016 R2.
Помните, что назначение материалов влияет на плотность, значения которой используются для расчетов массы. За структурные свойства отвечает генератор форм, но так как процент уменьшения массы указывается пользователем в качестве целевого, структурные свойства лишь минимально повлияют на созданную форму.
Назначение материала
- Выберите вкладку "Анализ"
панель "Материал" и нажмите "Назначить материал"
.

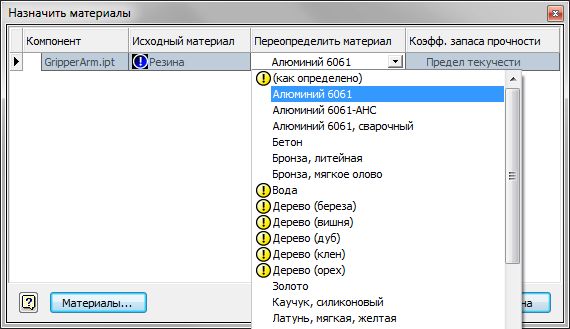

- В диалоговом окне "Назначить материалы" в столбце "Переопределить материал" щелкните раскрывающийся список и выберите материал, который вы хотите использовать.
- В столбце "Коэфф. запаса прочности" выберите "Предел текучести" или "Окончательный предел прочности растяжения". Эти значения будут использоваться в расчетах запаса прочности, если вы решите провести анализ напряжений.
- Нажмите ОК.
