Назначение параметров генератора форм

Параметры генератора форм позволяют настроить целевое уменьшение массы и разрешение сети. Доступно подписчикам в Inventor 2016 R2.

Для доступа к параметрам на вкладке "Анализ" выберите Параметры генератора форм.

Генератор форм предложит, как достигнуть максимальной жесткости детали при заданном количестве материала. Возможно, в последующих версиях можно будет задавать другие типы зависимостей и целей проектирования.

Целевая масса

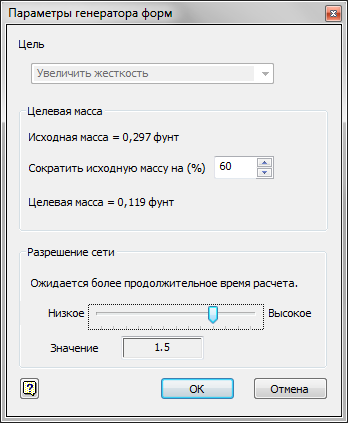

В диалоговом окне "Параметры генератора форм" отображается исходная масса детали. Задайте процент уменьшения исходной массы, чтобы запустить генератор форм. При изменении процента уменьшения произойдет автоматическое обновление целевой массы.

Прим.: В качестве единиц измерения массы устанавливаются единицы, заданные в параметрах процесса моделирования. Чтобы выбрать другую единицу массы, измените параметры процесса моделирования (Сервис > Параметры > Параметры процесса моделирования).

Разрешение сети

Для регулирования разрешения сети у созданной детали используйте ползунок. Чем точнее сеть, тем более сглаженным и качественным будет итоговое решение. Но это приведет к увеличению времени на обработку.
