Запуск исследования в генераторе форм

Запустить исследование в генераторе форм можно одним из двух следующих способов. Доступно подписчикам в Inventor 2016 R2.

Генератор форм можно открыть непосредственно в стандартной среде моделирования либо в среде анализа напряжений.

Непосредственный запуск исследования в генераторе форм

1. Откройте нужный файл детали.
2. На ленте выберите вкладку "3D-модель" > панель "Обзор", а затем нажмите Генератор форм.

   На ленте отобразятся инструменты для создания формы, и в генераторе форм создается новое исследование.

Запуск исследования в среде анализа напряжений

1. Откройте нужный файл детали.
2. На ленте выберите вкладку "3D-модель" > панель "Моделирование", а затем нажмите Анализ напряжений. Среду анализа напряжений также можно открыть с помощью вкладки "Среды".
3. Выберите вкладку "Анализ" > панель "Управление", а затем нажмите Создать исследование.

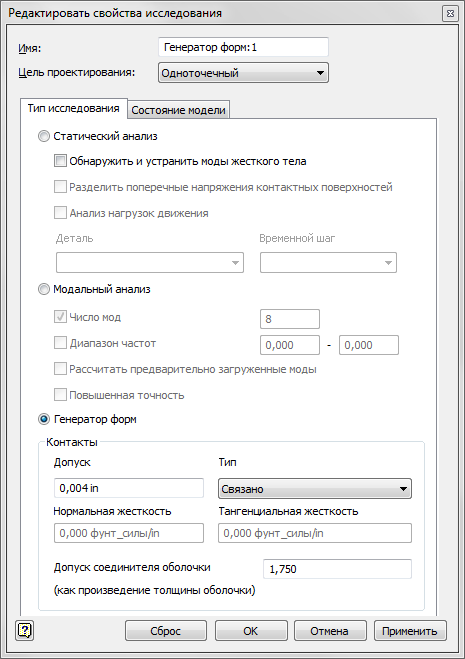

4. В диалоговом окне Создать новое исследование выберите Генератор форм и нажмите кнопку ОК.
