В процессе генерирования формы конструкции можно предотвратить изменение определенных элементов интерфейса. Доступно подписчикам в Inventor 2016 R2.
Некоторые области модели может потребоваться защитить от изменений, возникающих при создании формы. Например, чтобы генерируемая деталь правильно работала, в ней должны присутствовать отверстия для болтов или другие соединения.
Чтобы области этих соединений не были удалены в процессе создания формы, используется инструмент "Сохранить область". Данный инструмент позволяет скрыть базовую геометрию, тем самым исключая ее из процесса оптимизации. Задать границы области можно двумя способами:
- Прямоугольник
- Цилиндр
- Выберите и нажмите
Сохранить область.

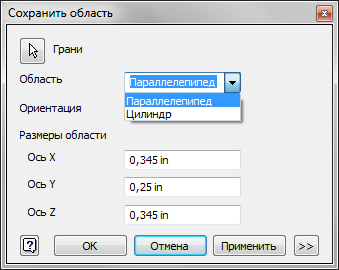

- В раскрывающемся списке выберите форму области, а затем укажите объекты геометрии, которые нужно сохранить. Инструмент "Сохранить область" автоматически определяет выбранные объекты и предварительно задает границы сохраняемой области.

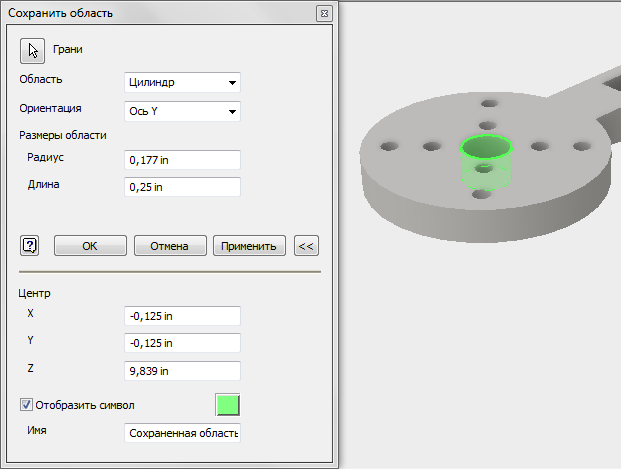

- При необходимости можно развернуть диалоговое окно "Сохранить область" и изменить центральную точку и размеры области. Для цилиндрической области можно также настроить ориентацию. По завершении нажмите кнопку ОК.
