Mold Design обеспечивает интегрированные функциональные возможности пресс-формы для Autodesk Inventor. С помощью интеллектуальных инструментов и каталогов Mold Design можно быстро создавать точные проекты пресс-форм непосредственно из цифровых прототипов.
Добавление инструментов в локальные библиотеки компонентов
Чтобы сократить время установки, только подмножество из локальной библиотеки компонентов Inventor Mold содержится на установочном диске. Загрузить доступные компоненты можно на странице библиотек компонентов проектов пресс-форм.
Элементы проекта пресс-формы в Inventor
Использование единой цифровой модели позволяет группам инженеров разрабатывать проекты продуктов одновременно с разработкой проектов пресс-форм производственными специалистами. Благодаря этому, исключаются ошибки при производстве и значительно сокращается время получения готового продукта.
Понятный интерфейс последовательно направляет пользователя по всем этапам проектирования пресс-форм.
Ключевые элементы

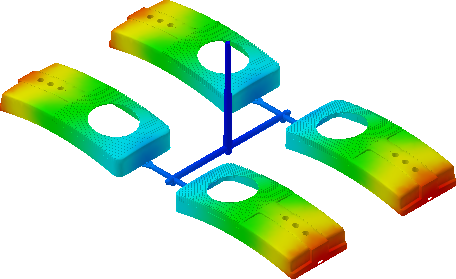

- Анализ Moldflow: определяет количество деталей на этапах предварительного проектирования и позволяет избежать последующих проблем.
- Многогнездная пресс-форма: обеспечивает управление многогнездными пресс-формами. Позволяет переключаться между множественными пластмассовыми деталями для завершения разъема конструкции для каждого набора пуансона и матрицы.
- Питатель и шейка питателя: средства для определения типа и местоположения шеек питателя, а также эскиза, размера и формы питателя.
- Охлаждающий канал: повышает КПД проектирования пресс-форм и упрощает процесс создания сложных охлаждающих каналов.
- Проектирование пуансона и матрицы: позволяет решать сложные проблемы, связанные с определением детализации. Сочетание этих функций обеспечивает закрытие зазоров, адаптивное и автоматическое создание заливки отверстий и поверхностей разделения.
- Стандартные инструменты и библиотека компонентов: поддерживают большое количество компонентов из коммерческих каталогизированных библиотек, а также предоставляют возможность создания пользовательских деталей.
- Автоматическое создание чертежей: с помощью автоматического создания двумерных чертежей можно создавать отдельные профессиональные двумерные чертежи или комплект чертежей пресс-формы на основе трехмерных моделей в пресс-форме. Функция управления чертежами обеспечивает комбинации клавиш для просмотра, удаления, открытия и переименования автоматически созданных двумерных чертежей.

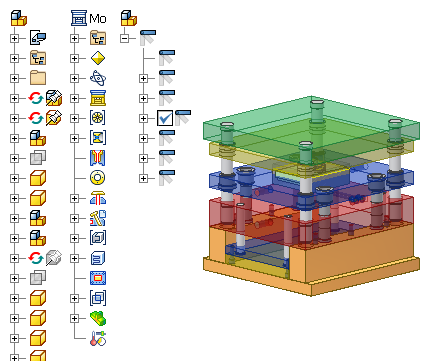

- Стандартные и настраиваемые пресс-формы: обеспечивает доступ к библиотеке, содержащей большое количество стандартных пресс-форм от 14 различных поставщиков. С помощью функции настройки пресс-форм можно добавлять, удалять и настраивать компоненты, а также выполнять сборку всех компонентов пресс-формы. Пользователи могут добавлять собственные проекты пресс-форм даже без специальных навыков программирования.
- Полная ассоциативность: Mold Design обеспечивает полную ассоциативность всего процесса проектирования пресс-форм. При необходимости проекты пресс-форм можно изменять. Изменения, внесенные в отливаемую деталь, автоматически распространяются на пуансон и матрицу. Любые изменения охлаждающих каналов, плит или стандартных компонентов автоматически отражаются в пресс-форме.
