Назначение материалов для моделирования

Свойства материала определяют структурные характеристики каждой части модели в одном моделировании. Каждое моделирование может иметь отличный от других набор материалов для каждого компонента.

Таким образом, каждый раз при моделировании можно переопределить назначенный материал для конкретной детали или сборки. Переопределение возможно только для определенного моделирования и не влияет на модель сборки, если вы не активизируете изменения модели. Если для компонентов планируется использовать моделирование, используйте подходящие и определенные материалы.

Переопределение назначения материалов

1. На вкладке Анализ напряжения панели Материал выберите Назначить .

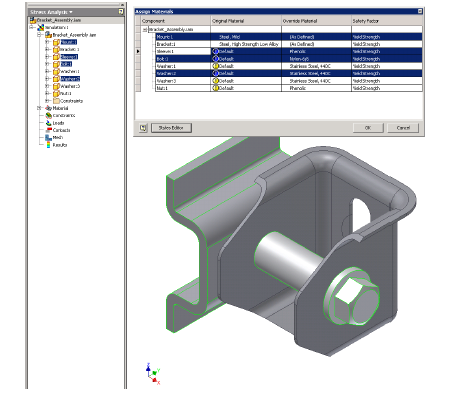

2. В диалоговом окне "Назначить материалы" в столбце "Переопределение материала" щелкните ячейку, соответствующую компоненту с материалом, который требуется изменить. В раскрывающемся списке этой ячейки выберите материал для переопределения.

   Во всех вхождениях выделенного компонента выполняется переопределение материала. Таким образом, если болт имеет 16 вхождений, а переопределение материала выполняется только для одного болта, материал переопределится для всех 16 вхождений.

   Прим.: Переопределения материала можно копировать и вставлять в ячейки "Переопределение материала". С помощью клавиш CTRL и SHIFT можно выбрать несколько строк, а затем выбрать материал из раскрывающегося списка в одной из выбранных строк.
3. Переопределите все необходимые материалы и критерии ошибок (запас или предел прочности), используемые для расчета запаса прочности.

   При изменении запаса прочности с предела текучести на предел прочности отображается предупреждение о том, что в расчетах запаса прочности Inventor используются различные формулы в зависимости от выбранного типа материала (ломкого или пластичного).

4. Повторите действие переопределения для любого количества компонентов.
5. Нажмите кнопку "ОК".

Изменение материала или определение нового

Если требуемый материал отсутствует в программном обеспечении, можно определить новые материалы или изменить существующие. Процедуру определения нового материала или изменения существующего см. в разделах Добавление нового материала или Редактирование материала.

Материал должен соответствовать требованиям к моделированию. Например, для параметров "Модуль Юнга", "Плотность" и "Предел текучести" должны быть установлены ненулевые положительные значения. Для коэффициента Пуассона значение должно быть в пределах от 0,0 до 0,5.

При определении или изменении материала одним из параметров диалогового окна является "Запас прочности".

Запас прочности

Все объекты имеют предел нагрузки (напряжения), зависящий от используемого материала, который представляется как упругость материала или предел прочности. Если сталь имеет предел текучести 40 000 фунтов на квадратный дюйм, то любые нагрузки свыше этого предела приведут к появлению какой-либо остаточной деформации. Если проектируемая деталь не должна сохранять остаточную деформацию вследствие нагружения сверх предела текучести (в большинстве случаев), то максимально допустимая нагрузка в данном случае будет составлять 40 000 фунтов на квадратный дюйм.

Коэффициент запаса прочности является отношением максимально допустимого напряжения к эквивалентному напряжению (по Мизесу) при использовании предела текучести. Для допустимого проекта значение должно превышать 1. (Значение меньше 1 означает наличие постоянной деформации.) При использовании предела прочности на основе максимального основного напряжения определяется запас прочности.

Запас прочности указывает, следует ли использовать предел текучести или предел прочности. Значение по умолчанию: "Предел текучести". Данная настройка влияет на материал компонентов для данного моделирования.

Для пластичных материалов

Для ломких материалов

UTS = предел прочности (указывается в свойствах материала)

Для максимального основного напряжения выполняется сравнение значений σ₁ и σ₃ для учета специальных комбинаций растяжения, изгиба, кручения или сдвига.

Макс. основное напряжение = σ1 (если σ₃ > 0),

= σ₃(если σ₁ <0 ),

= σ₁- σ₃(во всех остальных случаях)

σ₁ = 1^-е главное напряжение

σ₃ =^3-е главное напряжение

Отображение всех назначений материалов

1. На вкладке "Анализ напряжения" панель "Материал" выберите Назначить .

   или

   В обозревателе двойным щелчком мыши выберите родительский узел "Материал" или щелкните узел правой кнопкой мыши и выберите Назначить материалы.

   В списке содержатся все материалы, переопределяющие другие материалы. Например, если у вас есть компонент из меди, а материал переопределения - сталь, имеется уникальный узел для материала "Сталь". Узел "Сталь" содержит узлы для каждой детали, в которой используется этот материал.

2. В диалоговом окне "Назначить материалы" разверните узлы материала обозревателя для просмотра назначений материалов компонентов на уровне "Модель детали" и переопределений материалов компонентов . Если все материалы определены, то операцию переопределения материалов можно пропустить.

Предупредительный значок отображается в обозревателе в следующих ситуациях:

• Выбрана команда "Показать все материалы", и для детали имеется неопределенный материал по умолчанию без переопределения по месту.

  Отсутствуют некоторые свойства материала, необходимые для моделирования. Для устранения предупреждения обновите материал по умолчанию на уровне модели детали или примените переопределение материала.

• Свойства материала являются недопустимыми.

  Свойство выходит за пределы, установленные для моделирования. Например, если для плотности материала установлено нулевое значение, для этого материала отображается данный значок. Для исключения предупреждения обновите свойства материала, назначьте другой материал или примените переопределение материала.

• Материал отсутствует.

  Назначенный материал отсутствует в списке материалов Inventor. Для исключения предупреждения обновите список материалов, назначьте другой материал или примените переопределение материала.

Удаление переопределения материала

При использовании команды "Удалить материалы" компонент возвращается к предыдущему материалу.

• Для одного компонента разверните узел переопределения материала, найдите компонент, щелкните правой кнопкой мыши узел компонента и выберите "Удалить материалы".
• Для материала правой кнопкой мыши щелкните узел "Материал", а затем нажмите "Удалить материалы". Все переопределения данного материала будут удалены.

Удаление избыточных материалов и повышение уровня материалов

В обозревателе щелкните правой кнопкой мыши соответствующий узел и выберите параметр:

Удалить избыточные переопределения

Щелкните правой кнопкой мыши узел материала или дочерний узел. Исследует переопределения для узлов компонента и удаляет избыточные переопределения материала. Используется для обновления каждого процесса моделирования

Активация материалов

Для каждого компонента можно повысить уровень переопределения материалов к файлу компонента как при редактировании в САПР.

• В обозревателе щелкните правой кнопкой мыши узел компонента и выберите "Повысить уровень материалов".

  Информация в ячейке переопределения будет обновлена, отобразив "Как определено". Другие процессы моделирования, использующие переопределение, не обновляются.

  Каждый компонент с материалом, уровень которого повышается, будет удален из папок обозревателя материалов. Если узел не содержит материалов, то такой узел удаляется.

  Прим.: Если флажок "Показать все материалы" установлен, компонент не удаляется из папки "Материал" в браузере. Только измененный значок указывает на то, что материал больше не является переопределением.
