Именованный вид создается в среде сборки и представляет собой способ отображения этой сборки. При создании вида с чертежом сборки можно выбрать любое из видовых представлений, заданных для сборки.
Также можно создать связь между видовым представлением и видом чертежа. Если для вида чертежа определить ассоциативную связь с видовым представлением, то вид чертежа будет обновляться автоматически при внесении изменений в видовое представление в среде сборки.
Создание связи между видовым представлением и видом чертежа
- С видом на чертеже может быть связано только общее представление об именованном виде. Частные представления можно использовать на виде чертежа, но они статичны, т.е. не обновляются при изменении модели.
- Если удален файл, с которым связано представление об именованном виде, то сама связь пропадает. И соответственно, если удалено представление об именованном виде, связанное с файлом, то сама связь также пропадает.
Рекомендации по созданию видов
- Представления с уровнем детализации должны создаваться в сборке, а не в чертеже. Из браузера чертежей невозможно подавить компоненты.
- Подавленные компоненты не отображаются в браузере чертежей.
- Виды чертежа остаются связанными с выбранным представлением с уровнем детализации. Вид обновляется автоматически при изменении представления уровня детализации.
- Если открыт файл сборки, по умолчанию устанавливается активное представление уровня детализации. Если ничего не выбрано, делается ссылка на главное представление.
- Определенные системой представления для всех подавленных компонентов и всех подавленных деталей являются недоступными ввиду отсутствия видимой геометрии.
- Задав видовое представление, можно выполнить последующую пользовательскую адаптацию вида. Невидимые компоненты в видовом представлении не вычисляются в виде.
Рекомендации по созданию пояснений и работе с ними
- Аннотации, ссылки которых подавлены, удаляются, пока не будет задан параметр на вкладке "Чертеж" в диалоговом окне "Параметры процесса моделирования", позволяющий сохранить разорванные аннотации.
- Общие аннотации можно создавать только для неподавленных компонентов. Если аннотация является неверной из-за того, что ее ссылка подавлена, аннотация удаляется, или же ее можно переопределить, чтобы она указывала на новую ссылку.
- Список деталей всегда ссылается только на главное представление с уровнем детализации. Подавление или восстановление в любом представлении с уровнем детализации никогда не отражается в списке деталей.
- Номера позиций создаются только для неподавленных компонентов. Если представление с уровнем детализации изменяется, в результате чего номер позиции ссылается на подавленный компонент, такой номер позиции удаляется.
- Таблицы отверстий не содержат информации для компонентов, которые подавлены в виде.
- Если компонент восстановлен вследствие изменения в представлении с уровнем детализации, он обновляется, с тем чтобы отверстия были включены в компонент.
- Упрощенные размеры отверстий, присоединяемые к компоненту, который становится подавленным, удаляются.

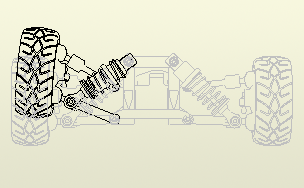

Использование видовых представлений для повышения производительности
- Чтобы повысить производительность и сэкономить память, необходимо выполнить одно из следующих действий:
- Выберите видовое представление, содержащее только те компоненты, которые должны быть видимыми. Невидимые компоненты именованного вида не будут загружаться в оперативную память.
- Закройте файл сборки, используемый в виде чертежа, чтобы предотвратить загрузку графики в память.
- Для редактирования модели, отображающейся на чертеже, в меню приложения нажмите "Открыть", чтобы выбрать файл сборки, а затем нажмите кнопку "Параметры". Выберите представление, которое используется на чертеже.

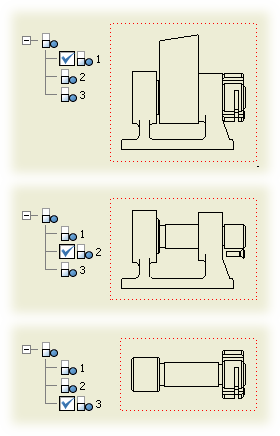

Создание видов чертежа по позиционным представлениям сборки
Позиционные представления подобны моментальным снимкам сборки, отображающим различные конфигурации компонентов. В файле сборки может быть сохранено несколько позиционных представлений. Позиционные представления можно использовать при создании главного вида чертежа, обращаясь к нему по имени. Созданный вид ассоциативно связан с позиционным представлением и обновляется в соответствии с изменениями представления.
- Создайте или откройте чертеж.
- Выберите на ленте вкладку "Размещение видов"
панель "Создать" "Базовый". - В диалоговом окне "Вид чертежа" выберите файл модели.
- На вкладке "Компонент" выберите элемент "Позиционное представление" из списка "Положение".
- Настройте другие параметры в диалоговом окне "Вид чертежа" и нажмите кнопку "ОК".
Выбор видового представления для вида чертежа
При создании вида с чертежом сборки можно выбрать любое из видовых представлений, заданных в данной сборке. Также можно создать связь между видовым представлением и видом чертежа, установив флажок "Ассоциативность".
Видовое представление для вида чертежа и взаимосвязь между ними можно изменить после размещения вида на чертеже.
- Правой кнопкой мыши щелкните на виде чертежа и выберите "Редактировать вид".
- В диалоговом окне "Вид чертежа" измените видовое представление.

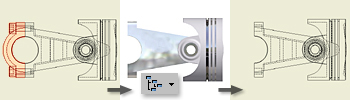

Создание чертежей сборок с помощью представлений с уровнем детализации
Представление с уровнем детализации используется при создании сборки верхнего уровня для уменьшения числа файлов, загружаемых в память.
При создании вида чертежа можно выбрать представление с уровнем детализации. Подавленные компоненты используются при расчете вида чертежа.
после создания вида можно отредактировать вид чертежа и выбрать другое представление с уровнем детализации.
- Выберите на ленте вкладку "Размещение видов" панель "Создать" Базовый.
- В диалоговом окне "Вид чертежа" выберите файл модели.
- Выберите уровень детализации для представления в виде.
- В диалоговом окне "Вид чертежа" задайте другие настройки и нажмите "ОК".
