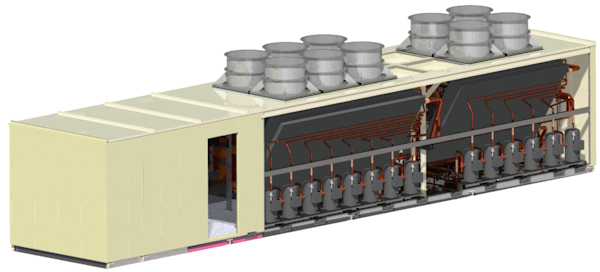

Сборки Inventor могут вмещать до 50 000 вхождений и 10 000 уникальных деталей. Вхождение является ссылкой на деталь или узел основной сборки. Таким образом, если образец болта выбирается восемь раз, то будет восемь вхождений и одна уникальная деталь. Более типичная большая сборка может содержать 3 000—5 000 вхождений и от 1 000 до 2 000 деталей. Не существует точных данных для определения понятия "большая" сборка.
Большой сборкой является файл сборки, который неблагоприятно влияет на производительность. Обычно на эффективность системы влияют: количество вхождений, количество уникальных файлов, сложности геометрии либо аппаратная конфигурация. Сведения, приведенные на этой странице, предназначены для решения проблем, связанных со снижением производительности и/или мощности. Нет единого решения, которое помогло бы во всех случаях. Используйте решения, которые помогают в среде конструирования.
Режим "Экспресс"
Режим "Экспресс" позволяет работать с очень большими сборками и существенно ускоряет открытие файлов. Режим "Экспресс" оптимизирует производительность, загружая только модель и соответствующие данные верхнего уровня. Дополнительные сведения см. в разделе о режиме "Экспресс".
Правила и рекомендации по работе с большими сборками
Вхождение: ссылка на деталь или узел основной сборки.
Производительность: скорость выполнения задачи. Время, необходимое для открытия файла, создания вида чертежа или визуализации изображения, влияет на производительность.
Мощность: объем памяти, необходимый для выполнения операции. Мощность влияет на количество компонентов, которые можно эффективно использовать в сборке или показать на виде чертежа.
В следующей таблице приведено описание проблем, связанных с большими сборками, и рабочих процессов, которые могут повысить производительность. Данная таблица используется для определения интересующей проблемы. Затем выберите информацию для поиска более подробных сведений.
- Каркасное моделирование
- Положение компонентов
Изменение модели
- Общее начало
- Положение компонентов
- Рабочее пространство "Оболочка"
- Положение компонентов
- Упрощение компонентов
- Полное время открытия
Отображение геометрии
- Файлы проекта
- Полное время открытия
- Параметры приложения
- Полное время открытия
Отображение геометрии
Открытие чертежей
Создание видов чертежа
- Представление с уровнем детализации
- Полное время открытия
Отображение геометрии
Изменение модели
Создание видов чертежа
- Подстановка с уровнем детализации
- Полное время открытия
Отображение геометрии
Создание видов чертежа
