Работа с эскизами

Можно переключаться между геометрией эскиза и вспомогательной геометрией, переопределять эскиз в другую плоскость, а в 2D-эскизах можно измерять свойства области, срез, а также добавлять текст и изображения.

Поиск эскиза в обозревателе

• Выберите любую геометрию в детали или эскизе сборки (недоступно в Inventor LT), щелкните правой кнопкой мыши и выберите "Найти в обозревателе".

  В браузере эскиз выбранной геометрии подсвечивается.

Переключение между геометрией эскиза и вспомогательная геометрией

Вспомогательная геометрия связывает зависимостями обычную геометрию эскиза. Вспомогательную геометрию можно применять в эскизах, использующих параметрические элементы; этот тип геометрии не используется для определения профилей или траекторий. Вспомогательная геометрия не позволяет добавить элементы при поглощении эскиза.

Поведение геометрии в эскизе зависит от назначенного ей типа линий. Геометрия эскиза, в которой используется обычный тип линий по умолчанию, может поглощаться элементами.

1. Для вызова вспомогательной геометрии выполните одно из следующих действий.
   • Перед началом создания чертежа в среде эскизов перейдите на вкладку "Эскиз" панель "Формат" "Конструкция".
   • В активном эскизе выберите геометрию, а затем нажмите кнопку "Конструкция", чтобы преобразовать геометрию эскиза во вспомогательную геометрию.
2. Для отключения вспомогательной геометрии нажмите кнопку "Конструкция" повторно.

Переопределение эскиза в другую плоскость

Эскиз в файле детали или сборки можно перемещать в другую плоскость. Переопределение плоскости эскиза следует использовать, когда требуется изменить ориентацию элемента на детали. Также этот параметр можно применять, когда требуется удалить элемент с сохранением эскиза для использования его в другом элементе, в новой грани или рабочей плоскости.

1. Щелкните эскиз в обозревателе правой кнопкой мыши и выберите "Переопределить".
2. Выберите грань или плоскость, на которую следует прикрепить эскиз..

Измерение свойств области (2D-эскизы)

1. В активном эскизе выберите вкладку "Проверка" панель "Измерить" "Свойства области" .
2. В графическом окне выберите один или несколько контуров эскиза.
3. В диалоговом окне "Свойства области" щелкните "Рассчитать".

   В программе Inventor рассчитываются следующие значения измерений в зависимости от выбора:

Разрезание модели (2D-эскизы)

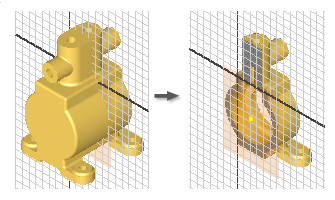

Иногда геометрия перекрывает плоскость эскиза, или ее скрывают другие компоненты в модели детали. Для открытия плоскости эскиза можно временно срезать перекрывающие компоненты.

1. Поверните модель таким образом, чтобы удаляемая часть располагалась на переднем плане.
2. Дважды щелкните в обозревателе 2D-эскиз, который требуется отредактировать.
3. В строке состояния выберите "Разрезать модель" или нажмите клавишу F7.

   Inventor удалит часть модели, обращенной к пользователю, открыв плоскость геометрии эскиза.

4. Используйте команды, чтобы создать геометрию на плоскости эскиза.
5. Для восстановления срезанной графики выполните одно из следующих действий.
   • Вызовите команду построения конструктивного элемента.
   • Выберите "Принять эскиз", чтобы завершить построение эскиза.
   • В строке состояния выберите "Разрезать модель" .
   • Нажмите клавишу F7.

Видеоролики по разрезанию модели в 2D-эскизе

Добавление текста (2D-эскизы)

В эскиз можно добавить текст, например номер модели, дата изготовления или марка. В конечном счете текст будет нанесен на деталь в виде печати, штамповки или гравировки. Для этого можно добавить текст в эскиз, принять эскиз и создать выступ, выбрав текст в виде профиля.

В Inventor можно добавить линейный текст или текст с выравниванием по геометрии. Оба типа текста используются как любой другой геометрии. Создав текст и дважды щелкнув по нему для редактирования, перетащите его, чтобы переместить, или выберите его и нажмите кнопку "Удалить" для удаления.

• Чтобы добавить линейный текст в активный 2D-эскиз, выберите "Текст" на панели ленты "Создать". После этого выполните следующие действия.
  1. В графическом окне щелкните мышью, чтобы разместить точку вставки текста или выполните перетаскивание, чтобы определить текстовое поле.
  2. В верхней части диалогового окна "Форматирование текста" выберите шрифт, стиль и атрибуты текста.
  3. В средней части диалогового окна "Форматирование текста" укажите модель, чертеж и пользовательские свойства.
     • Тип. Указываются типы свойств из чертежа, исходной модели и файла источника пользовательских свойств (для внешних пользовательских свойств и пользовательских свойств модели), определенные на вкладке "Чертеж" диалогового окна "Процесс моделирования". Параметр доступен при создании или редактировании эскизного текста (на эскизах листа, вида и на эскизных видах), текста обозначений, основной надписи и текста рамки.
     • Свойство. Здание свойства, связанного с выбранным типом. Доступно при создании или редактировании всего текста чертежа, включая свойства текста в примечаниях, текст на выноске, эскизный текст, текст обозначения, основную надпись и текст рамки.
     • Точность. Задание точности для числовых свойств, отображаемых в тексте. Выберите необходимую точность в списке.
     Прим.: Доступные параметры зависят от типа эскиза: лист, эскизный вид или эскиз вида.
  4. В нижней части диалогового окна "Форматирование текста" укажите параметры. Параметры доступны только при добавлении текста к общим примечаниям к чертежу и размерному тексту.
     • Компонент. Выбор файла модели, содержащего параметр. Если чертеж содержит виды нескольких моделей, то файл выбирается из раскрывающегося списка. Если чертеж содержит производные детали, то в этот список включаются также и исходные детали.
     • Источник. Выбор типа параметра для отображения в списке "Параметр". В параметрах модели содержится список именованных параметров, которые автоматически добавляются к модели при нанесении размеров или добавлении элементов. В пользовательских параметрах содержится список параметров пользователя, добавляемых к модели.
     • Параметр. Выбор параметра, вставляемого в текст. Откройте список и выберите значение. Список параметров определяется значением, заданным в поле "Источник".
  5. Можно выполнить одно или все следующие действия.
     • Введите текст в текстовой области серого цвета в нижней части диалогового окна "Форматирование текста".
     • Выберите "Добавить текстовый параметр" , чтобы вставить в текст параметры "Тип" и "Свойство". Доступно при создании или редактировании текста чертежа, включая эскизный текст, текст обозначения, текст примечания, текст на выноске, основную надпись и текст рамки. Недоступно для типа "Подсказка".
     • Выберите "Добавить параметр" , чтобы вставить указанный параметр из выбранного компонента в текст.
  6. Нажмите кнопку "ОК", чтобы принять текст и закрыть диалоговое окно.
• Чтобы добавить текст с выравниванием по геометрии в активный 2D-эскиз, выберите "Текст для геометрии" на панели ленты "Создать". После этого выполните следующие действия.
  1. В графическом окне выберите линию, дугу или окружность, в которых требуется выровнять текст.
  2. В диалоговое окно "Текст по линии" укажите направление, положение, начальный угол, расстояние смещения и другие параметры. Выберите "Запустить текстовый редактор" , чтобы открыть диалоговое окно "Форматирование текста" и вызвать свойства Inventor и параметры. После нажатия кнопки "ОК" в диалоговом окне "Форматирование текста" выбранный элемент будет добавлен в диалоговое окно "Текст по линии".
  3. Выберите "Обновить" для предварительного просмотра текста в эскизе.
  4. Нажмите кнопку "ОК", чтобы принять текст и закрыть диалоговое окно.

Добавление изображений (2D-эскизы)

Может потребоваться вставка графического изображения в детали для представления маркировки, раскраски или трафаретной печати. После вставки изображения в эскиз с помощью команд "Маркировка" и "Рельеф" можно применять такие эффекты, как приподнятый текст, оттиск и шелкография. Эти же команды используются для изменения формы или поверхности изображения.

Эскизы Inventor могут содержать изображения в форматах BMP, GIF, JPG и PNG, а также в книгах Excel и документах Word.

1. Выберите плоскую грань или рабочую плоскость в 2D-эскизе, а затем выберите "Изображение" на панели ленты "Вставка".
2. Перейдите в папку, содержащую файл изображения, и выберите "Открыть".
   Совет: Выберите параметр "Связь", чтобы внесенные в файл изображения изменения отражались в Inventor.
3. Щелкните точку в графическом окне, чтобы разместить изображение. Курсор привязан к левому верхнему углу изображения.
4. Щелкните мышью для размещения дополнительных изображений или щелкните правой кнопкой мыши и выберите кнопку "ОК".
5. После размещения изображения выполните одно из следующих действий.
   • Перетащите изображение от центра, чтобы изменить его положение.
   • Щелкните угол изображения, чтобы повернуть его.
   • Щелкните ребро изображения, чтобы изменить его размер (с сохранением пропорций).
   • Щелкните изображение правой кнопкой мыши и выберите "Свойства", чтобы изменить его ориентацию или сделать его прозрачным.
   • Если файл изображения связан ссылкой, щелкните его правой кнопкой мыши в обозревателе и выберите "Обновить" для получения последней версии файла.
   • Щелкните изображение правой кнопкой мыши и снимите флажок "Видимость", чтобы временно скрыть изображение в эскизе. Ограничивающая рамка останется видимой.
   • Щелкните изображение правой кнопкой мыши в обозревателе и выберите "Удалить", чтобы удалить его из эскиза.
