Обновление Inventor 2016 R3, доступное для подписчиков Inventor, включает в себя надстройку "Совместное проектирование в A360" для Inventor и возможность экспорта данных в формат Industry Foundation Classes (IFC) для использования в приложениях по проектированию зданий.
Повышение эффективности совместной работы и проверки 3D-проектов с помощью надстройки "Совместное проектирование в A360" в Inventor
Благодаря совместному проектированию в Inventor специалисты проектной группы и другие участники проекта могут быстро и легко выполнять проверку 3D-проектов в любом месте и на любом устройстве.
Процесс прост. Начните работу в Inventor, выполнив несложный 3D-захват детали или сборки (функция "Общедоступные проекты"). Общедоступные проекты содержат только указанные пользователем детали. В таких проектах можно выполнять предварительный просмотр и управлять всеми включенными сведениями. Затем укажите адреса электронной почты сотрудников и предоставьте им доступ к проектам непосредственно в Inventor. Они смогут просматривать проекты онлайн в удобное время с помощью Autodesk 360. К проектам можно добавлять комментарии, которые будут видны всем участникам проектной группы.

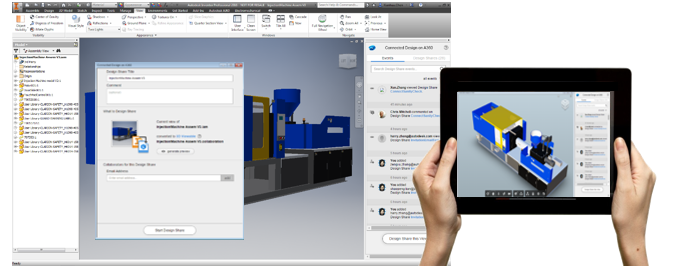

| Создание общедоступного проекта в Inventor, проверка и создание комментариев на любом устройстве |
|
Возможности совместного проектирования в Inventor
- Все участники могут просматривать 3D-проект на любом устройстве независимо от того, есть ли у них доступ к Inventor.
- Общий доступ к проектам, находящимся в работе, предоставляется без необходимости внесения изменений или выполнения других операций по управлению данными.
- Такой способ совместного использования данных гораздо быстрее и более автоматизирован по сравнению с традиционными способами, такими как двумерные снимки экрана и отправка по электронной почте.
- Для просмотра используются простые 3D-изображения, за счет чего можно без труда добавлять и исключать элементы, предназначенные для общего доступа.
- Автоматическое управление комментариями пользователей, их отслеживание, а также централизованная запись даты и времени для каждого общедоступного проекта и полученного комментария.
Преимущества для всех участников: совместное проектирование в Inventor позволяет проектным группам обмениваться сведениями о ходе событий, а также быстро и без труда собирать отзывы. Это оптимизирует совместную работу и дает проектировщикам и инженерам возможность быстрее выполнять работу.
Публикация проектов в формате IFC для архитектурно-строительной отрасли
Файлы формата Industry Foundation Classes (IFC) позволяют использовать средства открытого стандарта для обмена информацией о модели между специалистами из отраслей промышленного производства, архитектуры, проектирования и строительства. Чтобы упростить перенос машиностроительных 3D-проектов в приложения для строительства и проектирования, в Autodesk Inventor 2016 R3 в качестве варианта экспорта добавлен формат IFC.
Стандарт IFC разработан и обслуживается организацией buildingSMART. Компания Autodesk поддерживает инициативу buildingSMART по внедрению стандарта данных BIM COBie (Construction Operations Building Information Exchange; обмен информацией, полученной на основе информационной модели здания) с момента его появления и готова участвовать в соответствующих мероприятиях. В рамках этого в Inventor используются возможности экспорта в Revit в формате IFC, сертифицированном организацией buildingSMART.

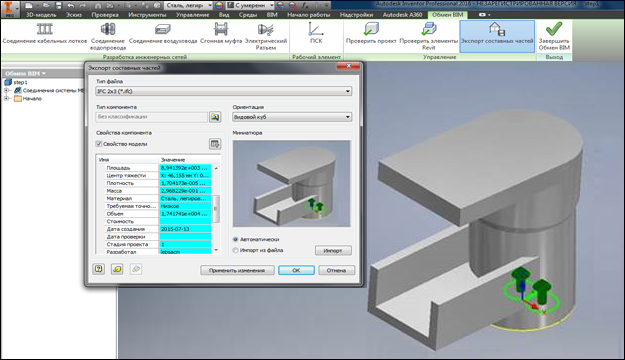

С помощью команды "Экспорт составных компонентов" в среде обмена BIM выберите формат IFC в файле детали или сборки. Модель будет записана в формате IFC и будет содержать 3D-геометрию и информацию о свойствах материала для использования на последующих этапах.
Подробную информацию см. в разделе Среда обмена BIM.
