Геометрия вида чертежа может быть спроецирована на эскиз, связанный с этим видом. Спроецированная геометрия сохраняет связь с исходными объектами на виде.

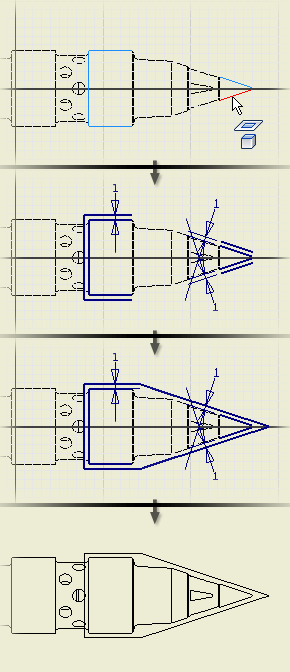

На следующем рисунке показано, как геометрия модели может проецироваться в эскиз. В этом конкретном примере проекционная геометрия используется для определения эскизных линий.
Спроецированная геометрия сохраняет связь с исходными геометрическими объектами. При изменении геометрии в модели спроецированная геометрия обновляется при обновлении чертежа.
Со спроецированной геометрией можно работать точно так же, как и с другими геометрическими объектами на эскизе в чертеже.
Например, можно:
- Спроецировать несколько геометрических объектов из вида, добавить геометрию для создания замкнутого контура и добавить штриховку или заливку.
- Спроецировать геометрию и использовать ее для создания прямоугольного или кругового массива.
- Спроецировать геометрию для определения контура местного вырыва.
Следуйте приведенным ниже рекомендациям для спроецированной геометрии:
- Проецированию подлежит только геометрия на виде, связанном с эскизом.
- Проецировать невидимые линии на эскиз невозможно.
- Спроецированные линии получают цвет, вес линий и другие атрибуты активного стиля линий.
- При масштабировании вида чертежа эскизная геометрия масштабируется относительно вида.
- При внесении изменений в модель спроецированная геометрия на чертеже обновляется при обновлении чертежа. При удалении геометрии в модели спроецированная геометрия на чертеже также удаляется.
- При изменении топологии, например, при добавлении сопряжений или фасок, связанная геометрия удаляется из спроецированной геометрии на эскизе в чертеже.
- Спроецировать резьбу на эскиз в чертеже нельзя.
- Создайте эскиз, связанный с видом чертежа, или откройте имеющийся эскиз.
- Выберите на ленте вкладку "Эскиз"
панель "Создать" Проецирование геометрии
. - Выбрать геометрию для проецирования.
- Щелкните правой кнопкой мыши и выберите "Завершить [Esc]", чтобы спроецировать выбранную геометрию на эскиз.
Совет: На панели инструментов быстрого доступа нажмите на стрелку возле команды "Выбрать" и установите для фильтра значение "Выбрать деталь" чтобы выбрать все геометрические элементы детали на виде.
