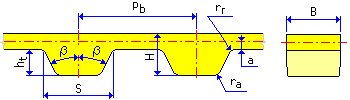

Ремень с трапециевидными зубьями
|
Зеркально отраженные двусторонние зубья |
Ступенчатые двусторонние зубья |
|
|
|
Длину шага ремня можно определить следующим образом.
L = z p b
Шкив с прямобочными зубьями
Наружный диаметр шкива можно определить следующим образом.
|
Шкив без фланца |
Шкив с фланцем |
Фланец |
|
|
|
|
Шкив гладкий
Значение используемых переменных:
|
z |
Количество зубьев заданного шкива/количество зубьев ремня [-] |
|
p b |
Окружной шаг [m] |
|
a |
Смещение делительной прямой [m] |
