Следующие рекомендации могут оказаться полезными при построении 3D элементов сдвига:
- При работе со сборкой создайте отдельные файлы деталей для 3D элементов сдвига.
- Определите геометрию существующих деталей, которые необходимо вставить в 3D-эскиз для траектории сдвига. Для проецирования в трехмерный эскиз используйте инструмент "Имеющаяся геометрия".
- Используйте адаптивные рабочие элементы (использование геометрии на других деталях для справки) для расположения точек 3D линий в 3D элементе сдвига.
- Используйте
адаптивные рабочие элементы
для расположения точек 3D линий в 3D элементе сдвига.
Для автоматического создания адаптивной рабочей точки при построении трехмерного отрезка выберите вершину этой детали.
- Выберите на ленте вкладку "Сервис"
панель "Параметры" Параметры приложения вкладка "Деталь", а затем выберите параметр "Автоскрытие", чтобы упростить отображение 3D-эскиза. Рабочие элементы перестают отображаться, как только эскиз поглощен конструктивным элементом. - Рекомендуется применять включаемые рабочие элементы везде, где это возможно. Например, создадим рабочую точку в месте пересечения рабочих плоскостей.
- Создайте эскизы контуров в рабочих плоскостях , перпендикулярных начальной точке 3D линии.
- Рекомендуется создавать 2D геометрию контура после создания 3D геометрии эскиза. В противном случае следует переместить элемент браузера, соответствующий геометрии 2D-эскиза, ниже элемента 3D-эскиза.

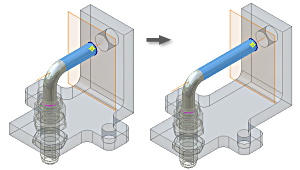

- При изменении имеющихся деталей необходимо учитывать 3D элемент сдвига. После удаления детали или изменения геометрии, от которой зависит 3D-эскиз, следует использовать инструмент "Переопределить точку" для повторного присоединения линий 3D эскиза к допустимым точкам или вершинам.
- При изменении имеющихся деталей необходимо учитывать 3D элемент сдвига. После изменения геометрии, от которой зависит 3D-эскиз, следует использовать инструмент "Переопределить точку" для повторного присоединения линий 3D-эскиза к допустимым точкам или вершинам.
