Создание задания печати с использованием блоков AutoCAD

В этом учебном пособии рассматривается создание печати с использованием блока AutoCAD в качестве каркаса вместо стандартных элементов оформления печати.

Необходимые условия

Для успешного усвоения этого учебного пособия следует ознакомиться со следующими аспектами AutoCAD и AutoCAD Map 3D, а также аспектами отраслевых моделей :

• блоки и вхождения блоков AutoCAD; использование редактора блоков AutoCAD;
• использование Диспетчера отображения ;
• использование проектов , отраслевых моделей , классов элементов, элементов и общих форм;
• создание моделей отображения и определение пути к хранилищу;
• создание и редактирование печати отраслевой модели и использование библиотеки печати.

Допущения

Перед работой с данным учебным пособием необходимо выполнить следующие действия:

• Создать проект.
• Импортировать демонстрационный дамп землеустройства и присвоить отраслевой модели имя PLOT_ACADBLOCKS. Для этой модели необходимо также включить расширение "Печать".
• Выполнить корректную настройку пути к хранилищу для моделей отображения.
• Выполнить копирование модели отображения по умолчанию для печати в подкаталог пути к хранилищу модели отображения, а также выполнить настройку всех необходимых параметров.

Создание чертежа с использованием блоков AutoCAD

1. В рабочем пространстве "Отраслевое моделирование" откройте проект отраслевой модели .
2. Создайте графику и увеличьте масштаб интересующей области.
3. Выполните отображение Обозревателя печати в Обозревателе отраслевых моделей одним из следующих способов:
   • Выберите·вкладку "Вывод" > панель "Печать" > "Обозреватель печати".
   • В Обозревателе отраслевых моделей выберите "Обозреватель печати".

   Откроется панель обозревателя печати, на которой отображается библиотека печати. Библиотека печати содержит шаблоны печати и все сохраненные данные печати.

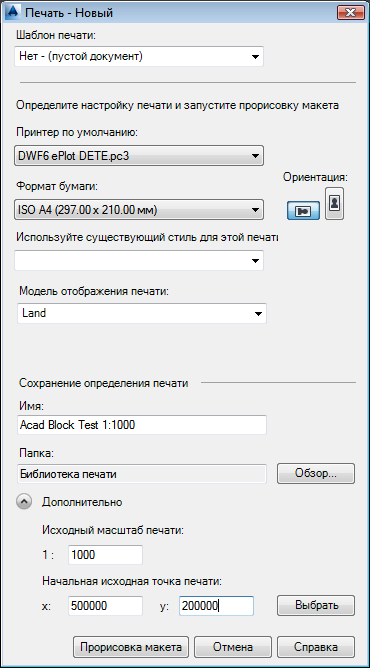

4. Создайте новую печать.
   • Используйте указанные ниже параметры.

   • Выберите элемент "Прорисовка макета", чтобы открыть печать для редактирования.
   • Закройте все открытые чертежи кроме одного, который содержит недавно созданную печать.

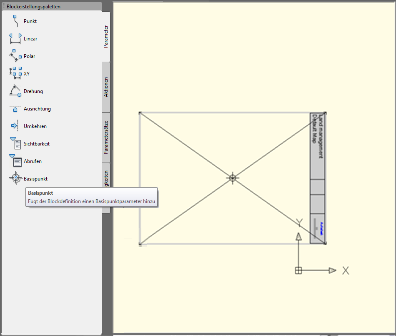

5. В созданном чертеже для печати введите БЛОКРЕД, чтобы открыть редактор блоков AutoCAD.
   • Создайте новый блок AutoCAD с размерами 297 единиц в ширину и 210 единиц в высоту (A4).
   • Установите базовую точку блока в его центр.

   • Закройте редактор блоков.
6. Используйте стиль слоя PLT_PLOT_DECORATION.
   • В Диспетчере отображения выберите слой и щелкните элемент "Стиль".

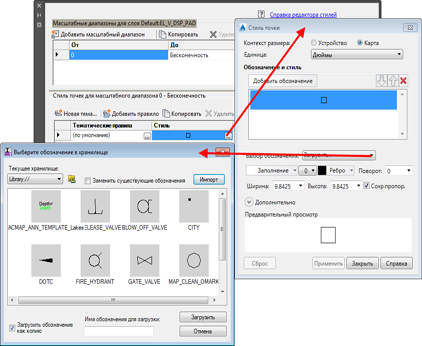

   • В редакторе стилей перейдите к элементу "Стиль точки 0 – Масштабный диапазон: бесконечность", а затем в столбце "Стиль" нажмите кнопку "Обзор". Установите следующие параметры:
     • "Обозначение": выбор блока, созданного из текущего чертежа.
     • "Контекст размера": пространство карты.
     • "Единицы": метры.
     • "Ширина": 297 (A4, 1:1000).
     • "Высота": 297 (это значение устанавливается автоматически при установке ширины).
     • "Цвет заливки": сохранить исходный цвет.
     • "Цвет кромки": сохранить исходный цвет.
     • "Поворот": введите выражение ОРИЕНТАЦИЯ * 0,9 + 90

7. Сохраните текущую модель отображения, заменив существующую модель отображения печати.

   При этом создается новый чертеж с именем BlockDefinitions.dwg, содержащий созданный блок.

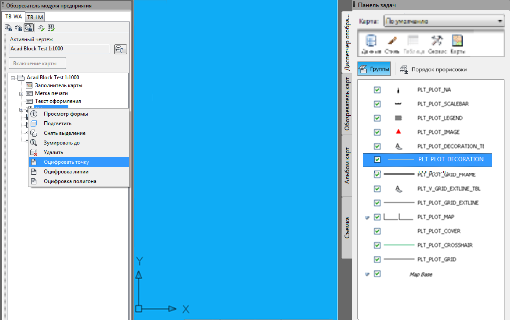

8. Выполните оцифровку нового элемента оформления точки печати, как показано на рисунке ниже.

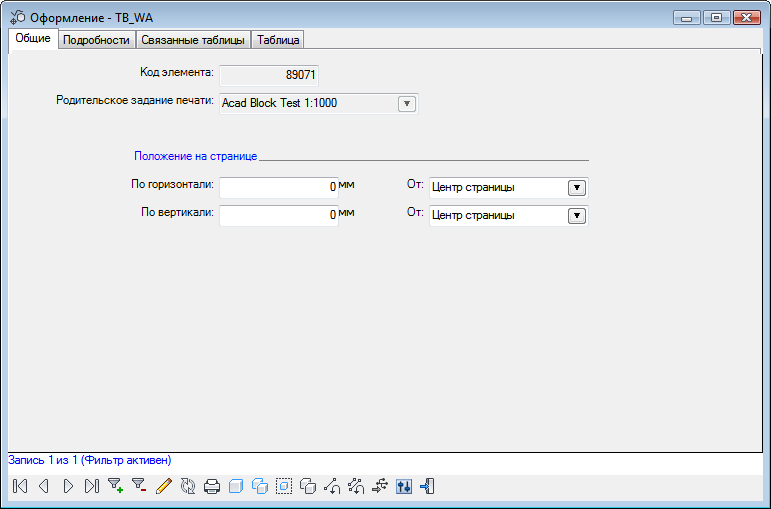

9. Откройте общую форму для этого элемента точки и определите его положение в центре страницы, как показано на рисунке ниже.


   После обновления блок AutoCAD будет располагаться в центре листа.

   К элементу оформления точки применяется стиль с использованием блока AutoCAD. Базовая точка блока AutoCAD находится в его центре. Поскольку элемент оформления точки размещается в центре листа, позиционирование AutoCAD выполняется правильно.

10. При необходимости создайте основной заполнитель карты и установите для него стандартные значения ширины и положения.

    • Включите карту для данного заполнителя карты.
    • Укажите существующую модель отображения.
    • При необходимости примените значение угла поворота.

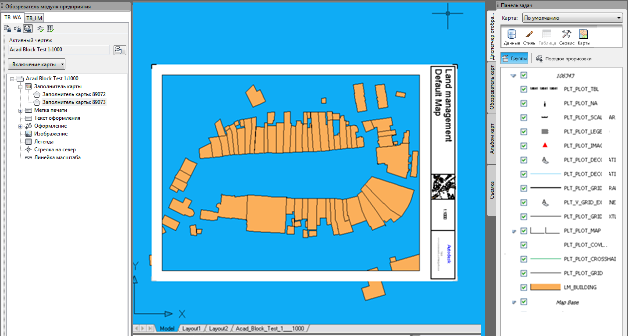

11. При необходимости добавьте к печати метки для масштаба печати, обзорную карту и другие необходимые элементы.

    Здесь для печати используется масштаб 1:1000.
