При подключении к файлу SDF, созданному в предыдущих упражнениях этого учебного пособия, эти данные добавлялись в виде геопространственных элементов. Каждый класс элементов был представлен как отдельный слой на вкладке "Диспетчер отображения". Однако в рамках этого урока данные SDF будут импортироваться как объекты чертежа, а каждый класс элементов будет преобразован в отдельный слой чертежа.
В этом упражнении используются карта, созданная с помощью шаблона DWGImportTemplate.dwt, и файл SDF, созданный в разделе Урок 1. Преобразование слоев чертежа в классы элементов.
Импорт слоев SDF
- Щелкните вкладку
. - Измените значение поля "Тип файла" на "Autodesk SDF (*SDF)".
- Перейдите к созданному файлу SDF, выделите его и нажмите кнопку OK.

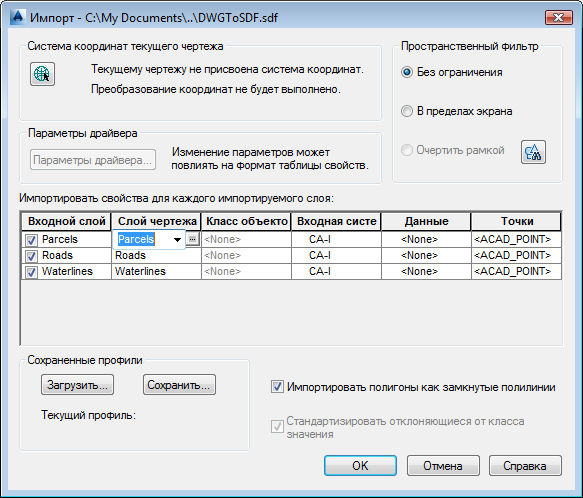

- В диалоговом окне Импорт установите флажок Импортировать полигоны как замкнутые полилинии.
- Убедитесь, что каждый входной слой сопоставлен с соответствующим слоем чертежа.
Проверьте, что выбран правильный слой чертежа.
В шаблоне чертежа определены исходные слои чертежа. Так как эти слои были источником для импортируемых классов элементов, они сопоставлены правильно.
- Наложите свойство "Размер" на данные объекта.
- Щелкните ячейкуДанные для "Водоводов".
- Нажмите появившуюся кнопку
. - В диалоговом окне Атрибуты данныхвыберите Создать данные объекта.
- В области "Таблица данных объекта" выберите вариант "Водоводы".
- Нажмите Выбрать поля.
- В диалоговом окне "Наложение данных объекта" установите флажок "Размер" и в группе "Целевые поля" введите "Размер" в соответствующей ячейке.
- Нажмите ОК для выхода из трех диалоговых окон.
При запросе подтверждения действий нажмите Да.
- Выберите вкладку "Вид" панель "Навигация" раскрывающийся список "Зумировать" "Границы".
Теперь можно работать с объектами так же, как и с любыми данными DWG.
Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 3. Использование слоев отображения для назначения свойств объекта.
