Подключите файлы данных для границ города и дорог.
Прим.:
В этом упражнении используется карта, созданная в предыдущем упражнении.
- Если созданная ранее карта не открыта в AutoCAD Map 3D, откройте ее сейчас.
- Добавьте на карту данные о границах города.
- Перейдите на вкладку "Диспетчер отображения" на панели задач.
- Выберите "Данные", а затем "Подключиться к данным".

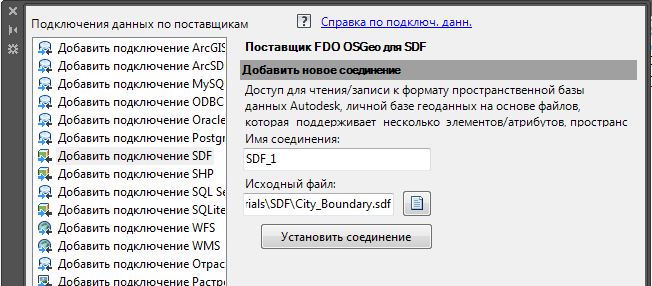

- В окне "Подключение данных" в списке "Подключения данных по поставщикам" (слева) выберите "Добавить подключение SDF".
- В поле "Исходный файл" (справа) нажмите кнопку обзора и перейдите к файлу образца с именем City_Boundary.sdf. Нажмите кнопку Установить соединение.
В окне "Подключение к данным" добавьте элемент на карту.
- В области "Схема" выберите "Добавить на карту".
- Добавьте на карту данные дорог.
- В окне "Подключение данных" в списке "Подключения данных по поставщикам" (слева) выберите "Добавить подключение SHP".
- В поле "Исходный файл" (справа) нажмите кнопку обзора и перейдите к файлу образца с именем Roads.shp. Нажмите кнопку Установить соединение.
- Нажмите кнопку Добавить на карту.
- Закройте окно Подключение данных.
- Сохраните карту под именем MyMap.dwg.
Этап работы
Создана карта и подключены источники элементов для границ и дорог города Реддинга, штат Калифорния.
Для продолжения работы с этим учебным пособием перейдите к разделу Урок 2. Адаптация шаблона альбома карт.
