Можно задать метку каждому участку с текстом, который определен выражением. В этом упражнении будет создана метка для каждого участка, которая отображают адрес участка на двух линиях.
Редактор стиля должен быть открыт после предыдущего упражнения.
В этом упражнении используется карта, измененная в разделе Упражнение 1. Создание темы.
Добавления меток с помощью выражения
- В Редакторе стиля щелкните строку в группе Метка элемента для отображения первого правила в теме.
Для каждого правила темы есть только одна запись, так как темы задаются для элементов участков.
- В диалоговом окне "Метка стиля" выберите "Добавить метку".

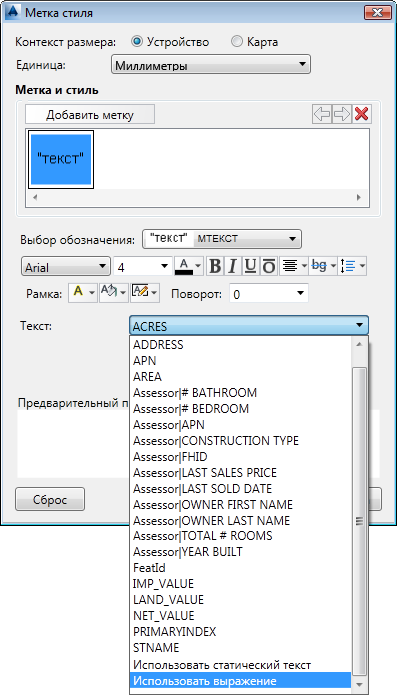

- В списке "Текстовое содержимое" выполните прокрутку вниз и выберите "Использовать выражение".
Для определения текста меток можно использовать выражение.
- Для создания двухстрочной метки введите CONCAT ( ADDRESS , '\P', STNAME )
Оператор Concat сочетает несколько свойств и использует аргумент '\P' для вставки разрыва строки.
Прим.: При работе с расширенными стилями используйте '\P', а для стандартных стилей используйте '\n'. Проверьте, что используется правильный регистр. - Проверьте выражение.
- Нажмите "ОК" в окне "Создание/изменение выражений".
- Нажмите "Применить", а затем "Закрыть" в диалоговом окне "Метка стиля".
- Повторите эти шаги для каждой записи в теме, для которой требуется определить метки.
- Закройте Редактор стилей для просмотра изменений.
Этап работы
Была задана тема для слоя "Участки" с использованием вычисляемого свойства как основы темы. Были добавлены метки, содержание которых было задано выражением.
Для продолжения работы с этим учебным пособием перейдите к разделу Урок 5. Публикация карты с заданным стилем в Map Server.
