Используйте команды ввода координатной геометрии (coordinate geometry — COGO) для ввода точной геометрии при создании объектов. Например, можно создать границы участков из официальных документов или топографических данных.

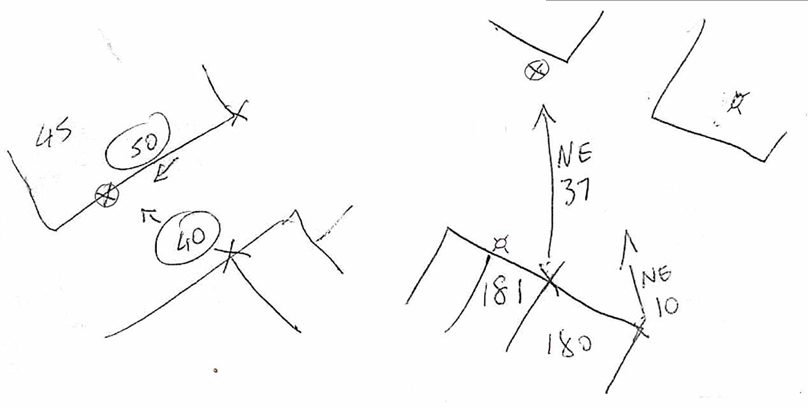

Стандартные эскизы полей с указанием точек, определенных с помощью параметра "расстояние - расстояние" (слева) и "румб - румб" (справа).
Вызов команд COGO выполняется в диалоговом окне "Ввод COGO". Диалоговое окно "Ввод COGO" находится как на ленте, так и на панели инструментов на вкладке "Панель задач""Съемка". Данные COGO можно также вводить "прозрачно" (во время выполнения других команд). При этом в командной строке необходимо ввести mapcogo.
Например, запустите команду "Полилиния" (ПЛИНИЯ). При появлении запроса на следующую точку полилинии введите ‘mapcogo. Откроется диалоговое окно Ввод COGO . Выберите процедуру COGO и введите данные COGO для расчета новой точки. По завершении указания точки команда "Полилиния" предложит ввести следующую точку. Можно ввести точку обычным способом или запустить другую прозрачную команду, чтобы задать точку.
Большинство команд COGO по-прежнему можно "прозрачно" вызвать, введя апостроф (‘) перед названием команды (AD, BB, BD, DD, DDIST, ZD). Параметры "Ортогональ/смещение" и "Отчет о результатах обратного анализа" доступны только в диалоговом окне "Ввод COGO".
При указании точек с помощью координатной геометрии может оказаться очень полезным включение привязки к точечным объектам. Привязка узловых объектов позволяет выполнить привязку к точечным объектам в окне чертежа, что значительно облегчает выбор точек.
