Можно запросить часть топологии в исходном чертеже и работать с этой частью топологии, не осуществляя доступа ко всем объектам, составляющим топологию.
Имеется три различия между использованием стандартных запросов и запросов топологий:
- Запросы топологии работают всего лишь с одной топологией; стандартные запросы обращаются ко всем объектам в подключенных чертежах.
- Так как информация топологии хранится в объектных данных, условие запроса по данным может быть основано на "Площади", "Длине", "Периметре", "Направлении", "Прямом сопротивлении" и "Обратном сопротивлении".
- Изменения свойства по-разному отражаются на топологиях полигона.
Создание итоговой топологии
Если используется запрос топологии, можно сохранять полученную информацию в текущем чертеже в трех типах топологии:
- Нет — к геометрии в текущем чертеже не добавляется информация.
- Временная — полученная информация хранится в памяти в качестве топологии, которой присваивается имя со звездочкой (*).
- Постоянная — на основе полученных в результате запроса данных в текущем чертеже создается топология. Такую топологию можно сохранять в исходные чертежи. Имя топологии не должно начинаться со звездочки (*).
Запросы по положению
Запросы по положению для сетевой топологии выполняются таким же образом, как и запросы к любым иными линейным или точечным объектам.
| Топологию | Данные, получаемые с помощью запроса по положению |
|---|---|
| Узловая | Узлы |
| Сетевая | Связи, а также узлы, если они являются частью топологии |
| Полигон | Полигоны, если выбраны связи или центроид, а также связи или узлы, если они являются частью полигональной топологии |

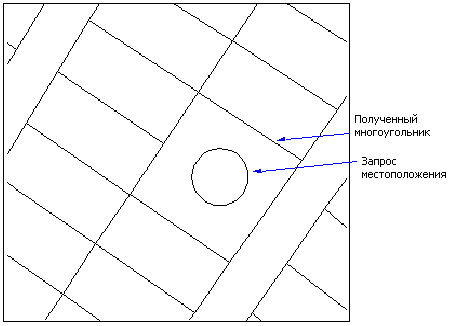

Полигоны обрабатываются как истинные области, а не как контуры. В следующем примере площадь полигона проходит через границу запроса, так что запрашивается весь полигон, хотя ни один из объектов, который составляет полигон, не пересекается никакой из частей контура запроса.
Запросы по положению точки также находят полигон, в который входит точка.
Запросы по объектным данным
Любой объект топологии может запрашиваться с использованием объектных данных, таких как идентификаторы узла, связи и полигона; информация о начальных и конечных узлах на связях; информация о левой и правой стороне у связей; полигонов и т.д.
Запросы топологии могут добывать такие данные, как площади, периметры, количество связей и т.д. и т.п. Например, запрос по получению объектов с площадью большей указанного значения дает разные результаты при использовании двух типов запросов:
- Запрос, сформированный с помощью стандартного окна "Формирование запроса подключенных чертежей", позволяет извлечь замкнутые полилинии с площадями указанной величины.
- Команда "Сформировать запрос топологии" получает все полигоны с площадью заданной величины, вне зависимости от того, какие объекты составляют полигон (линии, дуги или незамкнутые полилинии).
Изменение свойств с помощью запросов топологии
Если определяет изменение свойств для объектов топологии, изменению подлежат только определенные элементы топологии, как показано в следующей таблице.
| Изменение свойств | Отредактированные объекты |
|---|---|
| Имя блока | Узлы в угловой и сетевой топологиях. Центроиды в полигональной топологии |
| Цвет | Узлы, связи и центроиды |
| Высотная отметка | Узлы, связи и центроиды |
| Высота | Узлы в угловой и сетевой топологиях. Центроиды в полигональной топологии |
| Слой | Узлы, связи и центроиды |
| Тип линии | Узлы, связи и центроиды |
| Угол поворота | Узлы в узловой и сетевой топологиях. Центроиды в полигональной топологии |
| Масштаб | Узлы, связи и центроиды |
| Текстовый стиль | Узлы в угловой и сетевой топологиях. Центроиды в полигональной топологии |
| Ширина | Связи |
| Текстовое значение | Узлы в узловой и сетевой топологиях. Центроиды в полигональной топологии (текст отображается в точке метки центроида) |
| Толщина | Связи |
| Штриховка | Заштрихованные полигоны |
Режим отчета
Кроме переменных с точками, доступных при использовании стандартной команды "Формирование запроса подключенных чертежей", для команды "Сформировать запрос топологии" предусмотрены две дополнительные переменные с точками.
- .TOPONAME — имя топологии.
- .TOPOTYPE — тип топологии: УЗЕЛ, СЕТЬ или ПОЛИГОН.
Три переменных с точками дают иные результаты в запросах топологий.
- .DRAWING — имя чертежа, который является источником геометрического объекта в топологии.
- .AREA — значение в поле площади для каждого полигона.
- .PERIMETER — значение в поле периметра для каждого полигона.
Параметр "Обрабатывать подобъекты" в диалоговом окне "Параметры отчета" определяет объекты в отчете.
