Заливка замкнутой полилинии

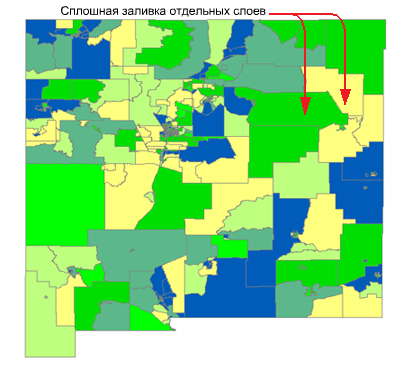

Можно произвести заливку замкнутых полилиний на чертеже сплошным тоном или образцом штриховки. Можно использовать один цвет для показа округов с населением, превышающим 10000 чел., и другой цвет для показа округов, население которых менее 10000.

Заливка замкнутых полилиний

Команда ADEFILLPOLYG всегда создает объект штриховки со стилем штриховки "сплошная заливка".

Можно для заливки замкнутых полилиний использовать и команду "КШТРИХ". Для заливки полигонов используйте команду MPFILL.

Прим.: Если производится перемещение замкнутых полилиний, залитых с помощью ADEFILLPOLYG, необходимо перенести и объект штриховки. В AutoCAD Map 3D замкнутая полилиния и объект штриховки рассматриваются как отдельные объекты.

Для автоматического заполнения полилиний образцами штриховки или сплошной заливкой при выполнении запросов используйте функцию "Со сменой свойств" в диалоговом окне "Сформировать запрос".

Если на вкладке Запрос в диалоговом окне "Параметры AutoCAD Map" установлен параметр Создавать ассоциативную штриховку, в AutoCAD Map 3D создается ассоциативная штриховка для объектов штриховки, созданных с помощью команд ADEFILLPOLYG, ADEQUERY (со сменой свойств) и MAPTHEMATIC (с заливкой).
