Шаблон может содержать один или несколько листов. Если он содержит несколько листов, для определенного альбома карт необходимо указать только один.
После определения шаблона альбома карт и сохранения карты можно выполнить публикацию альбома карт на плоттер или в файл DWF.

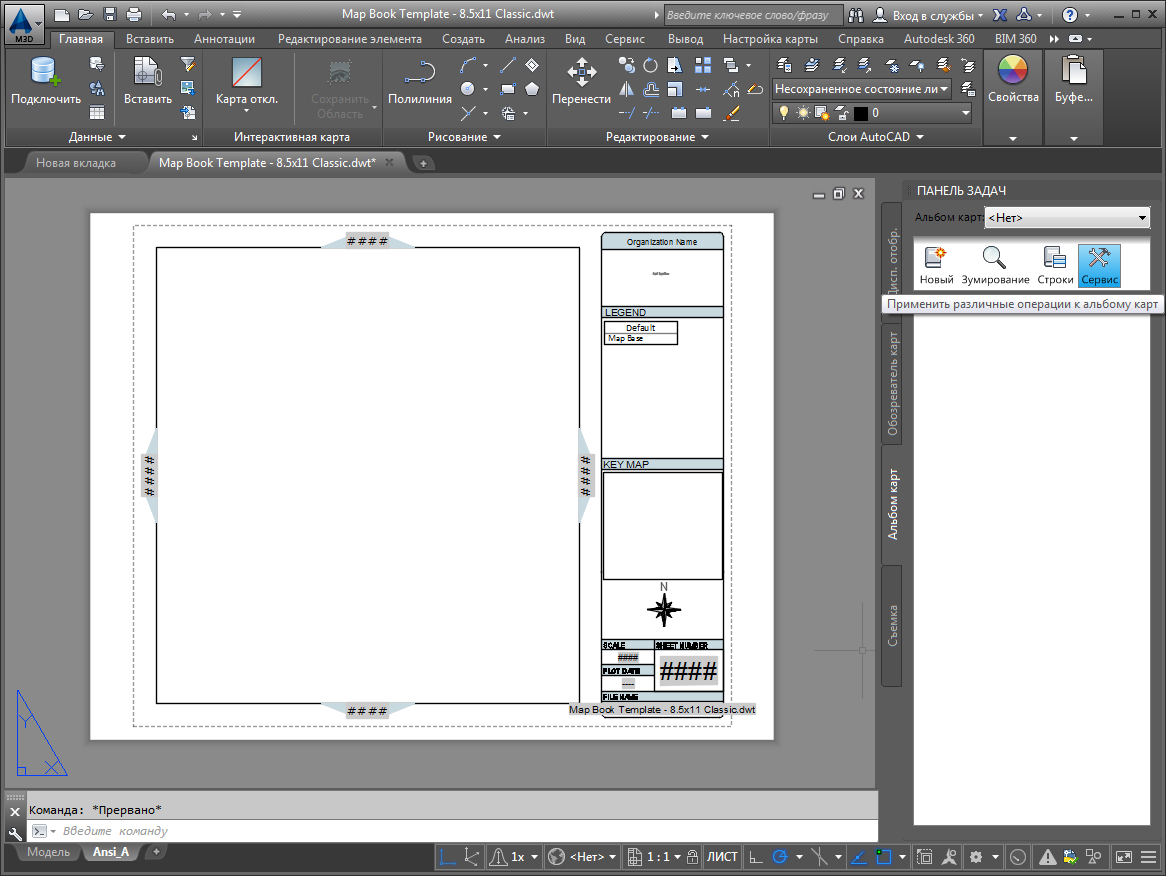

Шаблон альбома карт
Видовые экраны
В шаблоне альбома карт каждый элемент отображается на видовом экране, который похож на рамку веб-страницы. Для видового экрана задаются параметры формы и расположения на странице, а также тип информации, которая в нем отображается. Необходимо включить видовой экран в шаблон альбома карт. Другие видовые экраны не являются обязательными и могут быть следующими.
- Видовой экран фрагмента отображает соответствующий фрагмент и определяет его форму. В шаблонах для альбомов карт должен присутствовать видовой экран фрагмента.
- Видовой экран ключевого вида — отображение миниатюры всей области, включенной в альбом карт. Можно создать упрощенный вид области карты для использования в этом видовом экране, сохранить этот вид в отдельный файл чертежа и затем связать видовой экран с чертежом. Можно отображать в этом видовом окне другой связанный файл вместо миниатюры. Например, можно сохранить элемент карты в отдельном файле и использовать видовой экран ключевого вида для отображения этого элемента как вложенного. Можно также отобразить выбранные слои AutoCAD для всей карты. Прим.:
При создании альбома карт можно выбрать любой из перечисленных выше вариантов или не использовать видовой экран ключевого вида совсем.
- Видовой экран легенды — отображение легенды. Указание местоположения легенды в альбоме карт. Если для карты создана легенда, ее можно выбрать для данного видового экрана или выбрать область карты для использования в качестве легенды. Использование данного видового экрана необязательно.
- Смежные стрелки — это блоки на каждом ребре фрагмента, которые указывают на смежный фрагмент и определяют его. У каждой стрелки есть свойство, с помощью которого задается смежный фрагмент в данном направлении и отображается имя фрагмента внутри стрелки. Можно задать текст, который будет отображаться внутри стрелок. При создании альбома карт можно выбрать чертеж для смежного блока. Данный чертеж заменит исходный смежный блок, определенный на листе шаблона.
- Основная надпись — отображение определенного блока DWG, который содержит основную информацию, например название компании или группы и название карты. У многих организаций есть стандартные основные надписи, которые можно вставить в этот элемент. Можно определить некоторые атрибуты основной надписи из шаблона. Основные надписи, определенные в образцах шаблонов, включают рамку, которая окружает весь фрагмент. При создании альбома карт можно выбрать чертеж для основной надписи. Данный чертеж заменит содержание исходной основной надписи, определенной на листе шаблона.
