Подключая другие чертежи к текущему чертежу, можно работать с объектами из других чертежей. Группа чертежей, подключенная к текущему чертежу, именуется набором чертежей.
Пример: имеются чертежи по отдельности для каждого квадранта города. Подключите эти чертежи к текущему и просматривайте все квадранты одновременно.
Выравнивание подключенных чертежей
Если подключенному чертежу назначена система координат проекта, то для объектов автоматически выполняется преобразование с целью приведения их размеров и местоположения в соответствие текущему чертежу.
Если подключенному чертежу не назначена система координат проекта, то можно указать, как выравниваются объекты из данного чертежа при его копировании в текущем чертеже.
|
|
||
|
|
|
|

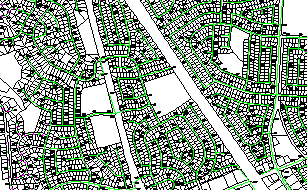

| Подключенные чертежи | Текущий чертеж |
Фрагментирование чертежей путем задания смещения чертежа для каждого подключенного чертежа, как показано выше.
Для каждого подключенного чертежа можно указывать смещение чертежа. Также можно указывать изменение масштаба и поворот объектов из подключенных чертежей при включении их в текущий чертеж.
