Каждый слой содержит один тип данных. Например, может быть слой объектов чертежа, слой, который представляет класс элементов из Oracle, слой поверхности DEM и слой растрового изображения. При использовании FDO для подключения к источнику данных (через окно "Подключение данных") каждый класс элементов или изображение в источнике данных автоматически становится отдельным слоем. Можно создать слои чертежей для объектов чертежа, и эти объекты могут быть элементами нескольких слоев.
Слои Диспетчера отображения отличаются от классических слоев AutoCAD, которые отображаются в Диспетчере свойств слоев. Пользователи AutoCAD не могут видеть слои Диспетчера отображения, если они не используют AutoCAD Map 3D. Для определения стиля двух различных типов слоев используются различные методы.

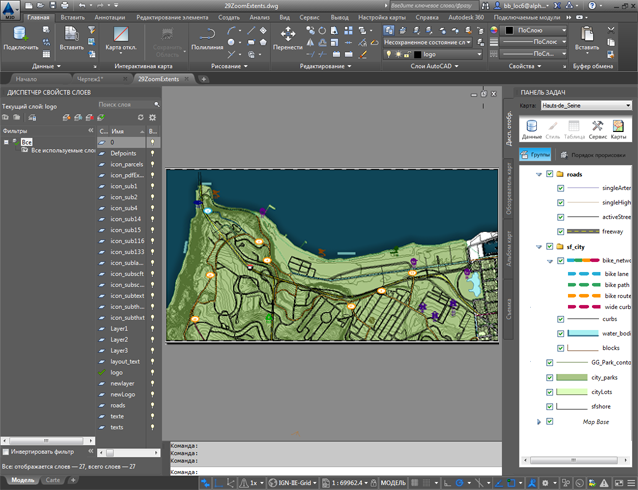

Эта карта содержит как слои AutoCAD (слева), так и слои Диспетчера отображения (справа).
В Диспетчере отображения можно просмотреть слои двумя различными способами:
- Группы : позволяет упорядочить список слоев. Например, можно создать группу для фактических данных и отдельную группу для предлагаемых изменений.
- Порядок прорисовки : позволяет определить порядок прорисовки слоев. Элементы, расположенные в верхней части списка порядка следования, отображаются над элементами, расположенными в списке ниже.
Если объект принадлежит нескольким слоям, он наследует стиль в соответствии с каждым слоем, которому он принадлежит. Например, если линия принадлежит слою "Транспортировка" и слою "Дороги", она наследует стиль, обоих слоев. Например, если линия принадлежит слою "Транспортировка" и слою "Дороги", ее стиль определяется параметрами, указанными для каждого слоя Диспетчера отображения выше.
Можно указать миниатюру для слоев чертежа, которая используется в Диспетчере отображения и любых легендах, создаваемых для данной карты. Это возможно только для слоев чертежей и недоступно для слоев элементов.
