Создание отчета о конфликтах

Создание отчета о конфликтах

1. В окне Диспетчер конфликтов выполните требуемую проверку. При выборе "Все тесты" на панели Тесты выберите проверку, для которой требуется выполнить просмотр результатов.

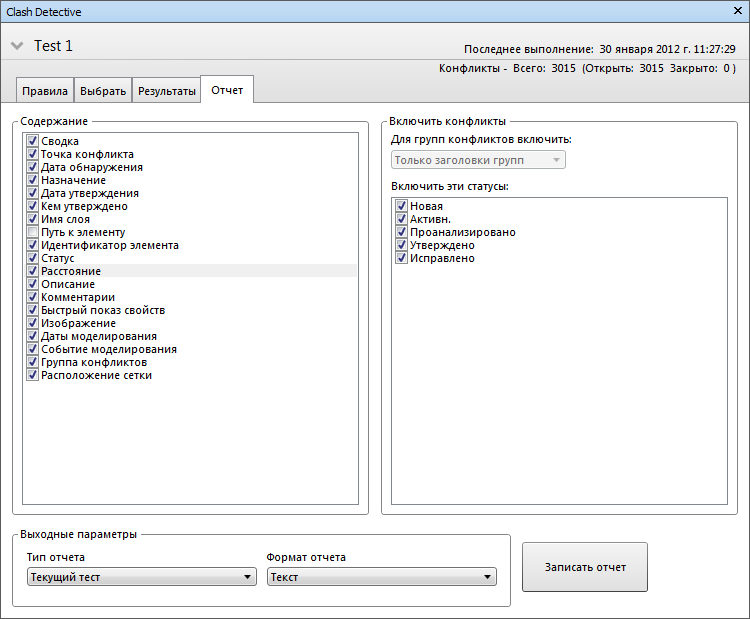

2. Перейдите на вкладку Отчет.

3. В области Содержание установите флажки для данных, которые требуется внести в отчет для каждого результата проверок на наличие конфликтов. В отчет могут быть включены Быстрый показ свойств, относящиеся к элементам, участвующим в конфликте, а также сведения о путях к ним в стандартном дереве выбора от корневой папки до геометрии. Здесь же можно задать необходимость включения в отчет изображений и данных о моделировании и т. д.
4. В раскрывающемся списке Для групп конфликтов — включить выберите режим отображения групп конфликтов в отчете.
   Прим.: Если проверка не связана ни с одной группой конфликтов, этот параметр не активен.

5. Выберите один из следующих вариантов.

   • Только заголовки групп: в отчет будут включены сводки групп конфликтов и отдельных конфликтов, не входящих в группы.

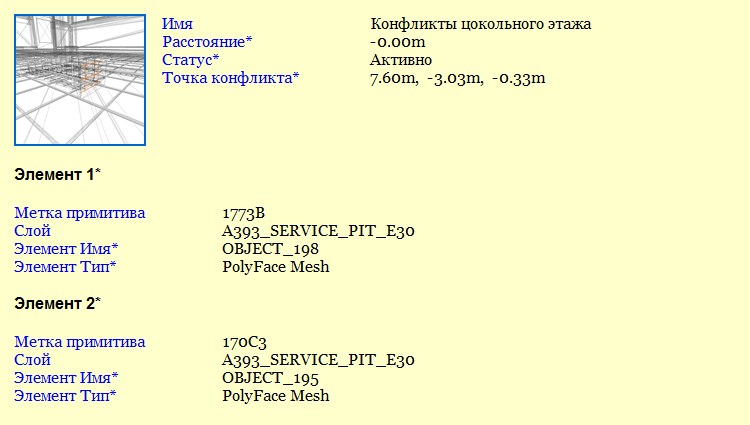

     Пример отчета HTML, содержащего только заголовки групп

   • Только отдельные конфликты: в отчет включаются только результаты проверок для отдельных конфликтов без выделения результатов, которые были сгруппированы. Для каждого конфликта, входящего в группу, в отчет можно включить дополнительное поле с именем Группа конфликтов, позволяющее определить этот конфликт. Чтобы воспользоваться этой функцией, следует установить флажок Группа конфликтов в области Содержание.

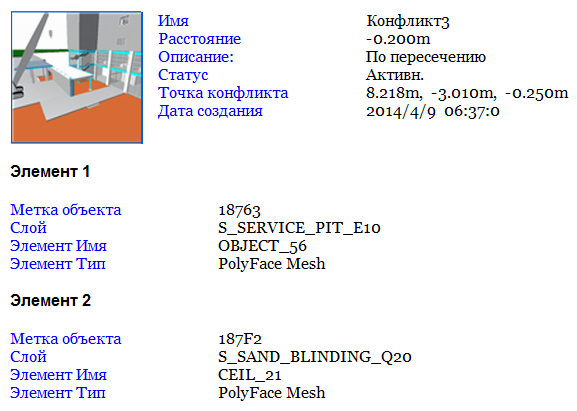

     Пример отчета HTML, содержащего только отдельные конфликты

   • Все: отчет будет содержать сводки групп конфликтов, которые были созданы пользователем, результаты проверок на наличие конфликтов, которые являются частью каждой группы, и результаты проверок для отдельных конфликтов. Для каждого конфликта, входящего в группу, в отчет можно включить дополнительное поле с именем Группа конфликтов, позволяющее определить этот конфликт. Чтобы воспользоваться этой функцией, следует установить флажок Группа конфликтов в области Содержание.

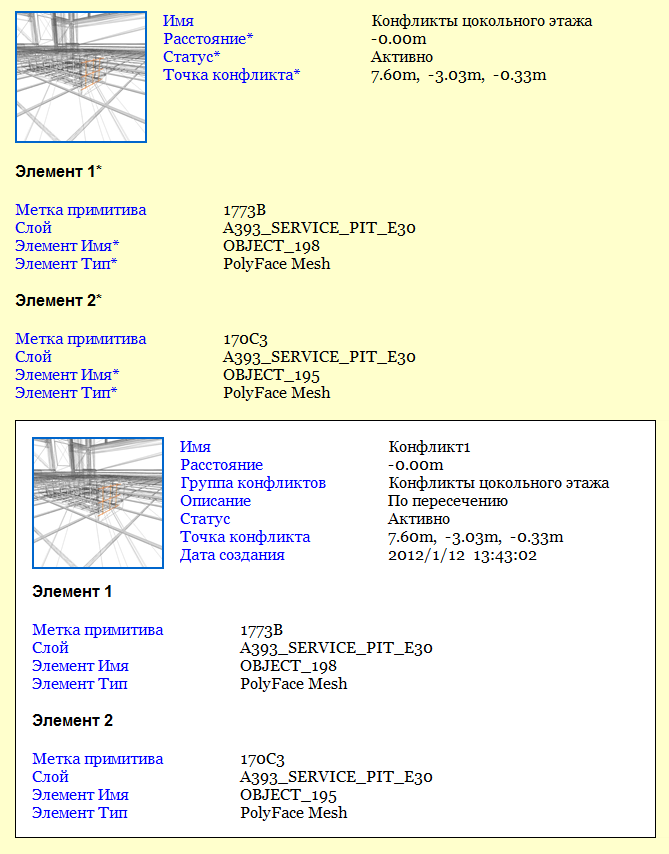

     Пример отчета HTML, содержащего и заголовки групп, и отдельные конфликты

6. Используйте поле Включить типы конфликтов для выбора результатов проверок на наличие конфликтов, которые требуется включить в отчет.
7. Выберите тип отчета в поле Тип отчета:
   • Вариант Текущий тест создает один отчет только для текущей проверки.
   • Вариант Все тесты (совместно) создает один файл, содержащий все результаты по всем проверкам.
   • Вариант Все тесты (раздельно) создает отдельный файл со всеми результатами для каждой проверки.
8. Выберите формат отчета в поле Формат отчета.
   • При выборе варианта XML создается файл формата XML, содержащий все конфликты и изображения их точек обзора в формате jpeg вместе с подробными сведениями о них. При выборе этого варианта потребуется выбрать или создать папку для файлов и ввести имя файла XML.
   • Если выбран вариант HTML, создается файл формата HTML, содержащий все конфликты и изображения их точек обзора в формате jpeg вместе с подробными сведениями о них. В этом случае потребуется выбрать или создать папку для файлов и ввести имя файла HTML.
   • Если выбран вариант HTML (табличный), создается файл формата HTML с таблицами, содержащий все конфликты и изображения их точек обзора в формате JPEG вместе с подробными сведениями о них. В этом случае потребуется выбрать или создать папку для файлов и ввести имя файла HTML. Файлы таблиц HTML можно открыть и отредактировать в Microsoft Excel 2007 и более поздних версиях.
   Прим.: Для настройки внешнего вида и компоновки файла HTML или табличного файла HTML вам потребуется внести изменения в файл clash_report_html. xsl / clash_report_html_tabular. xsl. Установленный файл хранится в папке stylesheets, находящейся в каталоге установки Autodesk Navisworks. Можно скопировать отредактированный файл в папку stylesheets, вложенную в любую из папок, в которой выполняется поиск в Autodesk Navisworks. Подробные сведения см. в разделе Папки для поиска.
   • При выборе варианта "Текст" создается файл формата TXT, содержащий все данные о конфликте и о местоположении файлов JPEG по каждому конфликту. В этом случае потребуется выбрать или создать папку для файлов и ввести имя файла TXT.
   • Как точки обзора: в закрепляемом окне Сохраненные точки обзора (это диалоговое окно автоматически отображается при запуске отчета) создается папка с именем, совпадающим с именем проверки. Каждый конфликт сохраняется в этой папке как точка обзора вместе с присоединенным комментарием, содержащим сведения о результатах проверки конфликтов.
     Прим.: На странице "Главная" для точек обзора конфликтов используется ориентация камеры по умолчанию.
9. Для формирования отчета нажмите кнопку Записать отчет.
   Прим.: В отчетах на вкладке Результаты будет отражена установленная сортировка данных, например, в порядке возрастания или убывания.
