Общие сведения о сетках и уровнях

Сетка представляет собой набор линий. Места пересечения линий являются точками сетки.

Прим.: Модели могут содержать одну, несколько или не содержать ни одной системы сеток, и пользователь может выбрать, какую из них показывать.

Линии сетки и уровни отображаются на каждом уровне здания и настроены по умолчанию в соответствии с положением камеры. Например, если вы стоите на уровне 2 модели здания, сетка будет отображаться зеленым цветом на этаже под вами и красным цветом на этаже над вами. Можно изменить отображаемые уровни сетки и настроить для них цвета.

Местоположения сеток отображаются в экранном индикаторе, в котором показывается местоположение сетки и уровня камеры по отношению к активной сетке. Отображение экранного индикатора зависит от ближайшего пересечения сетки до текущего положения камеры и ближайшего уровня под текущем положением камеры.

Можно настроить цвета отображения сетки, размер шрифта в метках сетки и прозрачность отображения линий сетки, когда они скрыты за объектами (это называется режимом просвечивания).

Системы сеток можно применять к моделям в Revit перед их импортом в Autodesk Navisworks.

Прим.: Чтобы использовать все функциональные возможности сетки и уровней, модель следует просматривать в перспективной проекции. В режиме ортогональной проекции сетки и уровни отображаются только в том случае, если выбран вид грани, например вид сверху и вид спереди, однако при этом доступны не все функции.

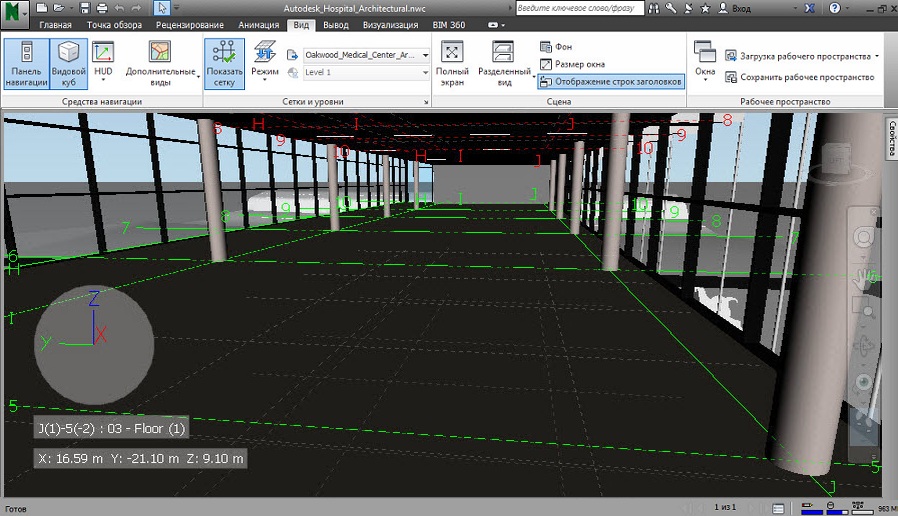

Перспективная проекция сеток и уровней

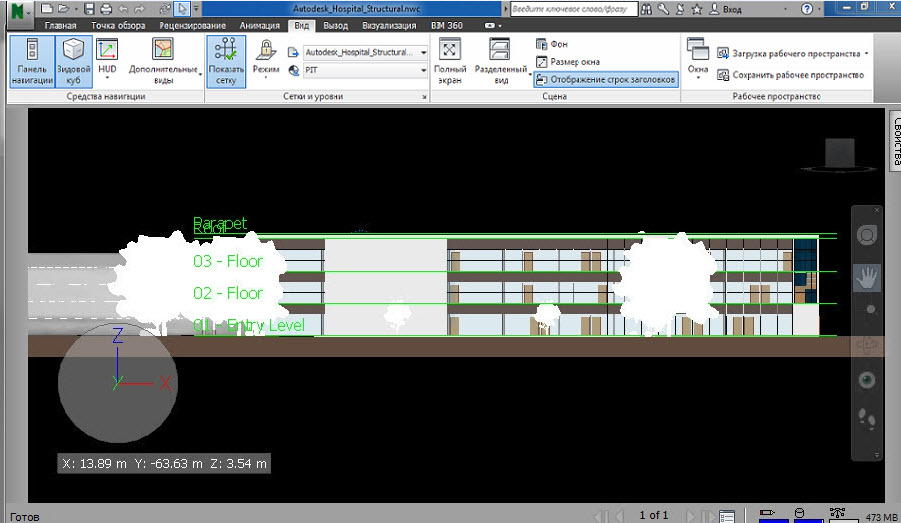

Ортогональная проекция сеток и уровней
