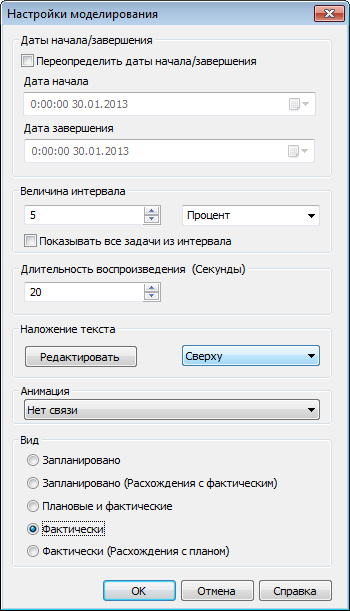

Кнопка Настройки на вкладке Моделирование обеспечивает доступ к диалоговому окну Настройки моделирования.
Можно переопределить даты начала и завершения, в пределах которых выполняется моделирование. Установка флажка Переопределить даты начала/завершения приводит к активации полей дат и позволяет выбрать даты начала и завершения. Это дает возможность выполнить моделирование не целого проекта, а небольшого его раздела. Даты будут отображаться на вкладке Моделирование. Кроме того, эти даты будут использоваться при экспорте анимаций.

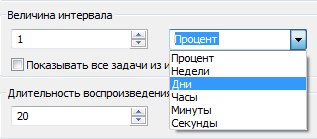

Можно задать параметр Величина интервала, который будет использоваться при пошаговом перемещении в моделировании с помощью элементов управления воспроизведением. Для величины интервала можно использовать процентное отношение к общей длительности моделирования, а можно задать абсолютное значение количества дней, недель и так далее.
С помощью раскрывающегося списка выберите единицы, в которых задается интервал, а затем с помощью кнопок "стрелка вверх" и "стрелка вниз" увеличьте или уменьшите величину интервала.
Также имеется возможность выделить все задачи, обрабатываемые в течение данного интервала. Если установлен флажок Показывать все задачи из интервала и для параметра Величина интервала установлено, например, значение "5 дней", то для всех задач, выполняемых в течение этих 5 дней, будет установлен соответствующий Вид при начале в панели Сцена. Это относится и к тем задачам, начало и завершение которых укладывается в рамки интервала. На регуляторе Моделирование это показано с помощью синей линии, отображаемой под регулятором. Если этот флажок не установлен, задачи, начало и завершение которых укладывается в рамки интервала, не будут выделены так, как описано выше. Для их выделения в виде сцены требуется, чтобы они перекрывали текущую дату.
Можно определить общее значение Длительность воспроизведения для всего моделирования (время, требующееся для ее воспроизведения от начала и до конца). Кнопки "стрелка вверх" и "стрелка вниз" позволяют увеличивать и уменьшать продолжительность воспроизведения (в секундах). В этом поле непосредственно можно ввести значение продолжительности.

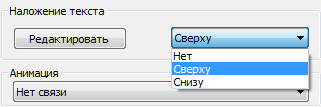

Можно определить, следует ли использовать наложение текущей даты моделирования в виде сцен, и должна ли в этом случае дата отображаться в верхней или в нижней части экрана. Из раскрывающегося списка выберите значение "Нет" (чтобы наложенный текст не отображался), "Сверху" (для отображения текста в верхней части окна) или "Снизу" (для отображения текста в нижней части окна).
Можно "Редактировать" информацию, отображаемую в наложенном тексте, используя Диалоговое окно "Наложение текста". Это диалоговое окно также позволяет изменить тип, стиль и размер шрифта после нажатия кнопки Шрифт.
Можно создать анимацию для всего плана-графика в целом, и в этом случае во время воспроизведения последовательности Шкалы времени приложение Autodesk Navisworks будет также воспроизводить указанную анимацию точек обзора или камеры.
В поле Анимация могут быть выбраны следующие варианты значений:
- Нет связи — ни анимация точек обзора, ни анимация камеры не воспроизводится.
- Сохраненная анимация точек обзора — устанавливает связь плана-графика с выбранной в настоящий момент точкой обзора или анимацией точек обзора.
- "Сцена X" —
Камера — устанавливает связь плана-графика с анимацией камеры в выбранной сцене анимации.
Можно выполнять предварительную запись анимаций, подлежащих использованию вместе с моделированием Шкалы времени (см. раздел Запись и воспроизведение анимаций). Использование анимации также влияет на экспорт анимаций.
Область Сцена. На каждом виде будет воспроизводиться план-график, описывающий соотношение планируемых и фактических дат событий:
- Фактически. Выберите этот вид для моделирования только фактического плана-графика (то есть, с использованием только дат Фактическое начало и Фактическое завершение).

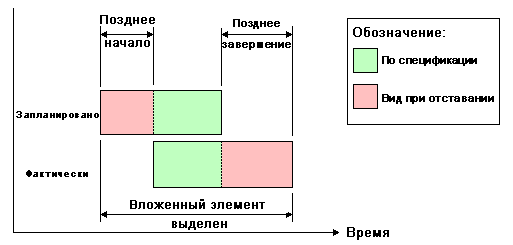

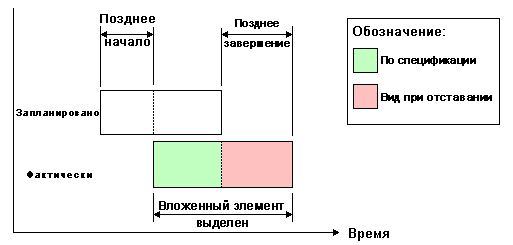

- Фактически (расхождения с планом). Выберите этот вид для моделирования расхождений фактического плана-графика с планируемым. На этом виде выделяются только те элементы, которые присоединены к задаче в диапазоне фактических дат (то есть, между фактическим началом и фактическим завершением). (На представленной ниже схеме все это представлено в графическом виде). Для периодов времени, при которых даты фактических событий попадают в интервал дат планируемых событий (по плану-графику), объекты, присоединенные к задаче, будут отображаться с настройками "Вид при начале" для данного типа задачи. В случае если фактические даты оказываются более ранними или более поздними по сравнению с планируемыми датами (имеется расхождение), объекты, присоединенные к задаче, будут отображаться в соответствии с настройкой параметра Тип задачи Вид при опережении или Вид при отставании.
- Запланировано. Выберите этот вид для моделирования только планируемого плана-графика (то есть, с использованием только дат Планируемое начало и Планируемое завершение).

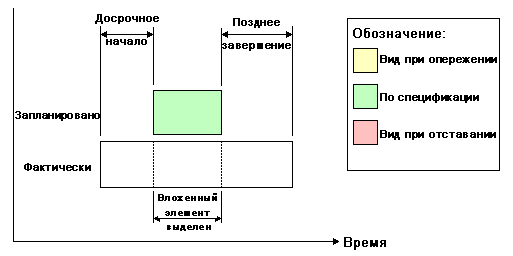

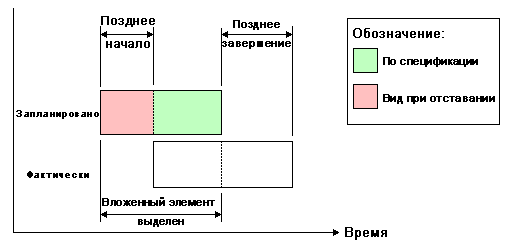

- Запланировано (расхождения с фактическим). Выберите этот вид для моделирования расхождений фактического плана-графика с планируемым. На этом виде выделяются только те элементы, которые присоединены к задаче в диапазоне планируемых дат (то есть, между планируемым началом и планируемым завершением). (На представленной ниже схеме все это представлено в графическом виде). Для периодов времени, при которых даты фактических событий попадают в интервал дат планируемых событий (по плану-графику), объекты, присоединенные к задаче, будут отображаться с настройками Тип задачи Вид при начале. В случае если фактические даты оказываются более ранними или более поздними по сравнению с планируемыми датами (имеется расхождение), объекты, присоединенные к задаче, будут отображаться в соответствии с настройкой параметра Тип задачи Вид при опережении или Вид при отставании.

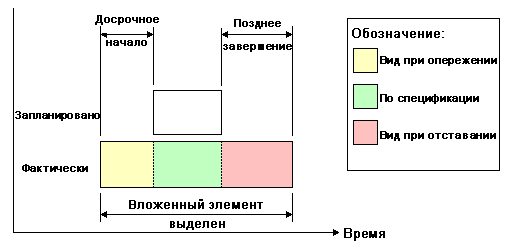

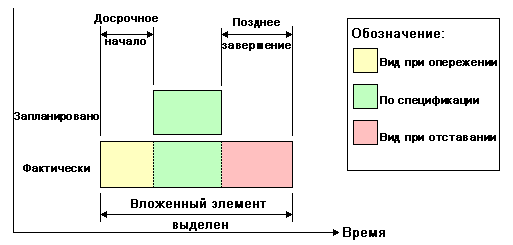

- Запланировано — фактически. Выберите этот вид для моделирования расхождений фактического плана-графика с планируемым. Выделяются объекты, присоединенные к задаче, определяемой и планируемыми, и фактическими датами (т. е. укладывающейся в период между самыми ранними датами фактического и планируемого начала и самыми поздними датами фактического и планируемого завершения. (На представленных ниже схемах все это представлено в графическом виде). Для периодов времени, при которых даты фактических событий попадают в интервал дат планируемых событий (по плану-графику), объекты, присоединенные к задаче, будут отображаться с настройками параметра Тип задачи Вид при начале. В случае если фактические даты оказываются более ранними или более поздними по сравнению с планируемыми датами (имеется расхождение), объекты, присоединенные к задаче, будут отображаться в соответствии с настройкой параметра Тип задачи Вид при опережении или Вид при отставании.
