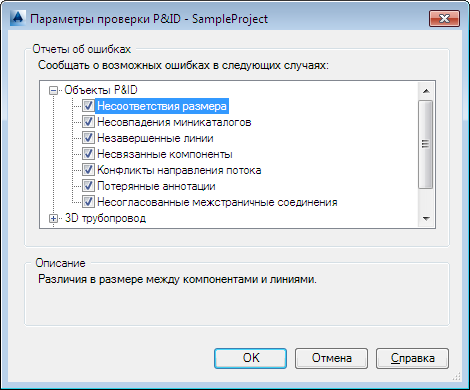

Диалоговое окно "Параметры проверки P&ID"

Управление типом помечаемых ошибок.

 Лента: "Главная" вкладка "Проверка" "Параметры проверки" (в рабочем пространстве P&ID)

 Контекстное меню: "Диспетчер проектов" щелкните правой кнопкой мыши узел проекта "Параметры проверки"

 Ввод команды: validateconfig

Уведомление об ошибках

Управление типом ошибок, помечаемых программой проверки.

Объекты P&ID

Задает, какие типы ошибок P&ID помечаются. Можно выбрать один из следующих вариантов:

• Несоответствия размера. Определение различий в размерах компонентов и линий.
• Несовпадения миникаталогов. Определение различий в миникаталогах компонентов и линий.
• Незавершенные линии. Определение линий, которые не прикреплены к компонентам или не имеют обозначения окончания.
• Несвязанные компоненты. Определение компонентов, не прикрепленных к линии во всех точках для прикрепления. Если у компонента нет точек для прикрепления, к нему должна быть прикреплена по крайней мере одна линия.
• Конфликты направления потока. Определение ошибок направления потока веществ по линиям.
• Висячие аннотации. Аннотации, расположенные от связанного компонента на расстоянии, превышающем заданное значение.
• Несогласованные межстраничные соединения. Определение межстраничных соединений, не продленных в другом чертеже того же проекта.

Базовые объекты AutoCAD

Задает, какие типы ошибок AutoCAD помечаются. Можно выбрать один из следующих вариантов:

• Все объекты AutoCAD. Определение наличия объекта AutoCAD любого типа, который можно ошибочно интерпретировать как обозначения P&ID.
• Линии. Определение линий AutoCAD, которые можно ошибочно интерпретировать как линии схемы P&ID.
• Полилинии. Определение полилиний AutoCAD, которые можно ошибочно интерпретировать как линии схемы P&ID.
• Круг. Определение кругов AutoCAD, которые можно ошибочно интерпретировать как всплывающие КИП.
• Аннотации. Определение текста, многострочного текста, выносок, размеров, атрибутов и таблиц AutoCAD, которые можно ошибочно интерпретировать как аннотации P&ID.
• Блоки. Определение внешних ссылок, блоков и динамических блоков AutoCAD, которые можно ошибочно интерпретировать как компоненты P&ID.

Описание

Информация о выбранном условии ошибки.
