Настройка проекта

Позволяет настроить установки проекта и построения, такие как условные идентификаторы компонентов, правила установки идентификаторов, свойства аннотации, слои и цвета.

 Лента: Выберите вкладку "Главная" панель "Проект" Диспетчер проектов Настройка проекта

 Контекстное меню: Диспетчер проектов Щелкните правой кнопкой мыши значок проекта Выберите пункт "Свойства".

 Ввод команды:  projectsetup

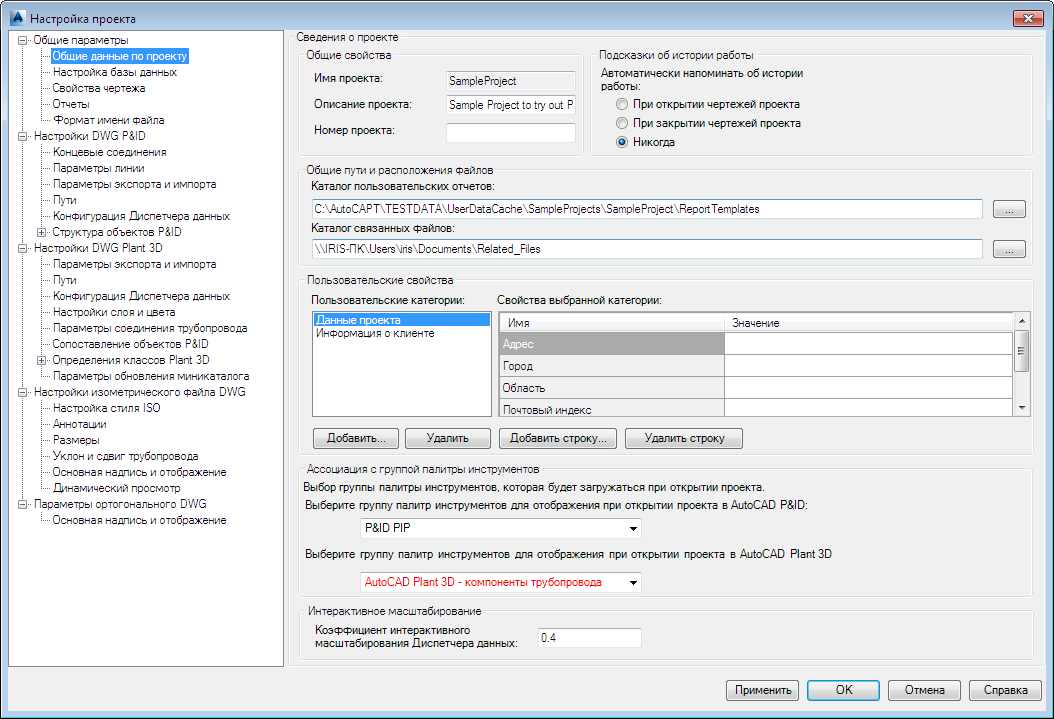

В диалоговом окне "Настройка проекта" слева отображается древовидная структура, которая заполняется элементами, именуемыми узлами дерева. При выборе узла дерева справа отображается связанное с этим узлом содержимое, в которое можно внести изменения или дополнения к настройке проекта.

Прим.:

Администратор может заблокировать файлы проекта для защиты от изменения связанных с проектом настроек и параметров.

Руководство по настройке проекта

Эти загружаемые файлы предназначены для администраторов и доступны только на английском языке.

tailoring_autocad_pid_and_plant_3d.pdf (PDF).
