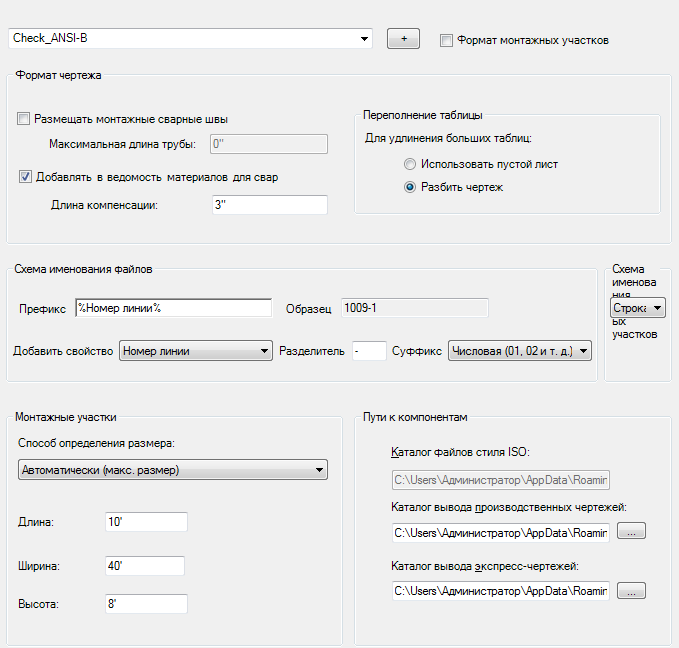

Создает и настраивает стили ISO стили для изометрических чертежей и чертежей катушек трубопроводов. Задает пути и каталоги, по которым хранятся изометрические чертежи.
Настройка стиля ISO
Создает или задает изометрический стиль.
- Раскрывающийся список "Стиль ISO"
-
Отображает список доступных стилей ISO.
- Новый стиль
-
Открытие диалогового окна "Создание стиля ISO", в котором указывается имя нового стиля ISO. - Чертеж катушки
-
Применяет стиль ISO к чертежам катушек.
Стили ISO можно применять к изометрическим чертежам или чертежам катушек. Чертеж катушки представляет собой подмножество изометрических чертежей трубопровода, которые имеют начальные и конечные точки, обозначающие заводской узел.
Формат чертежа
- Размещать монтажные сварные швы на максимальном расстоянии
-
Разделяет трубы, длина которых превышает установленный максимум, на сегменты и вставляет между ними монтажные сварные швы.
- Добавить длину компенсации трубы в ведомости материалов для сварных швов, поставляемых с запасом
-
Когда встречаются сварные швы типа "Поставляется с запасом", добавляет заданную длину к общей длине трубы в ведомости материалов.
- Переполнение таблицы
-
Указание необходимости разделения чертежа в случае, когда таблица ведомости материалов становится слишком большой.
Именование файлов
- Именование файлов
-
Определяет тип именования файлов: "Номер строки — номер листа (буквенный)" или "Номер строки — номер листа (числовой)", который используется по умолчанию. Можно задать только для стиля "Изометрический чертеж". В качестве имени файла для чертежей катушек используется номер катушки.
- Добавить свойство
-
Добавление свойств к имени файла. Для удаления свойств после их добавления можно редактировать поле "Префикс".
Катушки
Определяет правила определения размеров катушек для стиля.
- Способ определения размеров
-
Указывает, должны ли размеры катушки определяться автоматически на основе максимального размера или максимального веса. Также можно указать, что должен использоваться номер катушки из модели. Если выбрать определение размера катушки на основе максимального размера или веса, можно ввести конкретные размеры или вес в поля под раскрывающимся списком.
- Определять сегменты с максимальной длиной трубы как катушки
-
Указывает, что сегменты с максимальной длиной труб являются катушками.
Пути стилей ISO
Определение путей вывода ISO.
- Производственный каталог вывода ISO
-
Задает расположение каталога вывода производственных изометрических чертежей.
- Каталог вывода экспресс-чертежа
-
Задание расположения каталога вывода экспресс-чертежа. Экспресс-чертежи не добавляются в проект.
