Задание значений по умолчанию для дополнительных параметров создания ISO.
Для дополнительных параметров, задаваемых при создании производственного ISO или экспресс-чертежа, можно задать значения по умолчанию. Это позволяет легко задать одинаковые дополнительные параметры для каждого ISO в проекте.
- Чертежи и вывод
- Диалоговое окно "Дополнительные параметры создания ISO"
- Разделение нагруженности чертежа

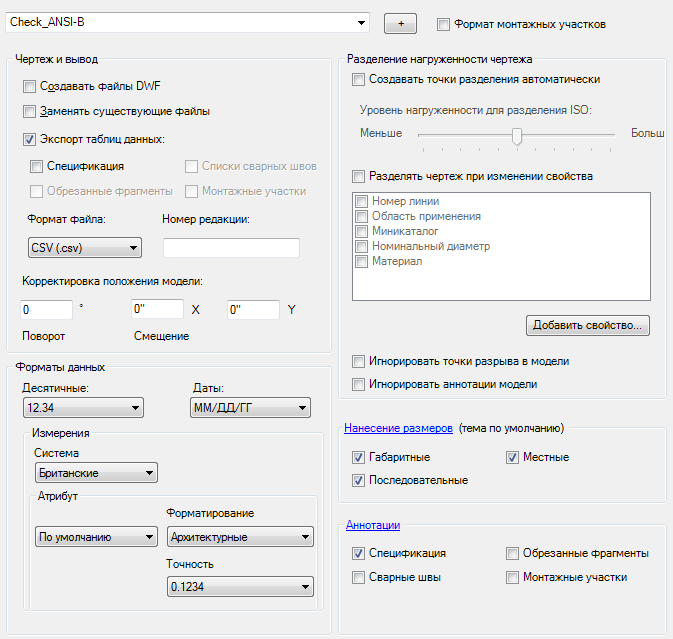

- Диалоговое окно "Дополнительные параметры создания ISO"
Форматы данных (смешанные метрические единицы)
Данный параметр применяется к проектам со смешанными метрическими единицами.
- Десятичные числа
-
Задание десятичного разделителя (точка, запятая или пробел).
- Даты
-
Задание британского, европейского или американского формата отображения даты и количества цифр в году.
- Система
-
Задание британских или метрических единиц измерения.
- Attribute
-
Задание форматирования и точности для текста атрибута, аннотации и спецификации. Для размеров и длины трубы можно задать другой формат.
- Нанесение размеров/Аннотации
- Задание типов размеров и аннотаций для темы по умолчанию (трубопровод). Эти параметры можно также задать в узле "Размеры и аннотации".
