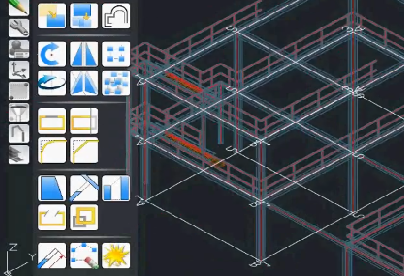

Можно создать модель конструкции в чертеже AutoCAD Plant 3D.
Создание элемента конструкции

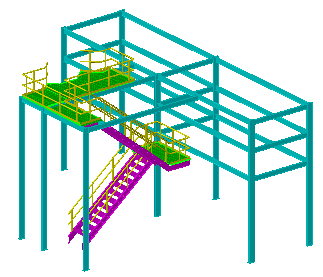

Элемент конструкции — это 3D конструкция, например балка или колонна.Можно создать элемент конструкции, указав его начальную и конечную точку или выровняв элемент по линии, выбранной на чертеже.
Редактирование элемента конструкции
Можно редактировать отдельные элементы конструкции для изменения их настроек.
При редактировании элемента конструкции можно изменить те же настройки, которые указываются в настройках элемента. Если необходимо изменить настройки для всех новых элементов конструкции, следует использовать настройки элемента.
Также можно отредактировать элемент, скопировав его свойства из свойств другого элемента на текущем чертеже.
Резка элемента конструкции
Можно вырезать элемент конструкции по отношению к границам другого элемента конструкции.
Элемент конструкции можно вырезать двумя способами:
- вырезание элемента до границ другого элемента;
- вырезание двух элементов до границ друг друга.
После вырезания одного или нескольких элементов можно указать разрыв между вырезанным элементом и границей элемента.
Обрезка края элемента конструкции
При обрезке края несколько элементов конструкции обрезаются до края другого элемента.
Можно указать значение разрыва между обрезаемым элементом и границей. При операции обрезки края элемента обрезаются с двух концов.
Экспорт объектов конструкций в файл Advance Steel формата XML (SMLX)
Объекты конструкций можно выбрать на чертеже и экспортировать в файл формата SMLX (Steel Detailing Neutral Format).
В данный формат можно экспортировать следующие конструкции:
- элементы конструкции,
- перила,
- приставные лестницы,
- пролеты,
- пластины.
При экспорте в формат SMLX перила, лестницы и пролеты расчленяются на отдельные элементы. Клетки приставных лестниц в экспорт не включаются.
После детализации чертежа в Advance Steel объекты в 3D-модели можно заменить внешними ссылками на модель Advance Steel за счет поддержки адаптеров объектов Advance Steel.
Advance Steel позволяет создавать файлы SDNF 2.0, 3.0 и более поздних версий.
