Пользовательское оборудование
Модели AutoCAD или Inventor можно преобразовать в модели оборудования AutoCAD Plant 3D.Присоединение объектов AutoCAD
В оборудование можно добавлять графические элементы, которые становятся его частью.
Прикрепленные графические элементы могут включать такие объекты, как кронштейны, шлюпбалки, зажимы, башмаки, купола или встроенные перила.
После добавления графического элемента в модель оборудования он становится частью модели и перемещается, копируется или удаляется вместе с ней.
Чтобы отредактировать прикрепленный графический элемент, следует сначала открепить его от оборудования. После редактирования его можно прикрепить снова.
Новые формы
Для менее распространенных комплектующих (например, турбинных компрессоров) можно создать собственное оборудование путем подбора и сборки форм вдоль вертикальной или горизонтальной оси.
Следует указать порядок форм вдоль оси, а также размеры и параметры расположения оборудования. В зависимости от формы также могут указываться количество, размещение и размеры штуцеров.
Формы для насосов и сетчатых фильтров являются фиксированными. Нельзя добавить, удалить или изменить формы для оборудования этих типов. Однако можно изменить их размеры.

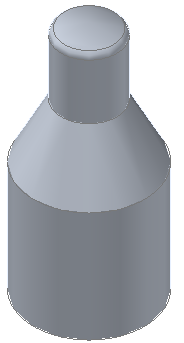

Как показано на следующей иллюстрации, вертикальную колонну можно создать путем размещения большого цилиндра внизу, конуса над ним, узкого цилиндра на конусе и выпуклого днища на самом верху. Во время добавления каждой формы указываются высота, размеры и прочие параметры.
В случае оборудования, устанавливаемого вертикально, формы выстраиваются вдоль вертикальной оси сверху вниз. В случае оборудования, устанавливаемого горизонтально, формы выстраиваются вдоль горизонтальной оси слева направо.
В следующей таблице приведены формы, из которых можно создавать пользовательское оборудование.
| Форма | Изображение предварительного просмотра | Описание | Размеры |
|---|---|---|---|
| Торосферическая головка 2:1 |
 |
Выпуклое сферическое днище с фланцем. | Диаметр (D)
Высота прямого фланца (SF) Толщина (T) |
| Полуэллипсоидная головка |
 |
Днище эллипсовидной формы, причем длинная ось вдвое длиннее короткой. Глубина днища составляет одну четвертую его диаметра. Без фланца. | Диаметр (D)
Высота прямого фланца (SF) Толщина (T) |
| Плоская головка |
 |
Диаметр (D)
Высота (H) |
|
| Эллипсоидная головка 2:1 |
 |
Днище эллипсовидной формы, причем длинная ось вдвое длиннее короткой. Глубина днища составляет одну четвертую его диаметра. Оснащено фланцем. | Диаметр (D)
Высота прямого фланца (SF) Толщина (T) |
| Округленный прямоугольник |
 |
Ориентация Глубина (D1) Ширина (W) Высота (H) Диаметр (D2) Эксцентриситет (Е) Поворот (А) |
|
| Пирамида |
 |
Ориентация Нижняя глубина (D1) Верхняя глубина (D2) Ширина (W) Высота (H) |
|
| Полусфера |
 |
Днище, которое представляет собой полусферу. Глубина равна половине диаметра. Благодаря присущей прочности используется для резервуаров под высоким давлением. Из-за увеличенной площади поверхности производство дорогое, поэтому используется только при необходимости. | Диаметр (D) |
| Цилиндр |
 |
Диаметр (D) Высота (H) |
|
| Конус |
 |
Ориентация Нижний диаметр (D1) Верхний диаметр (D2) Высота (H) Эксцентриситет (Е) Поворот (А) |
|
| Куб |
 |
Глубина (D) Ширина (W) Высота (H) |
