Лента состоит из последовательности панелей, которые организованы в виде вкладок, помеченных названием задачи. Панели ленты содержат многие из тех же инструментов и элементов управления, которые доступны на панелях инструментов и в диалоговых окнах. По умолчанию при создании или открытии чертежа лента отображается горизонтально, в верхней части окна чертежа.
Если панель перетащить со вкладки ленты в область чертежа или на другой монитор, такая панель останется на новом месте. Панель остается открытой до тех пор, пока не будет возвращена на ленту, даже в случае перехода к другой вкладке ленты.

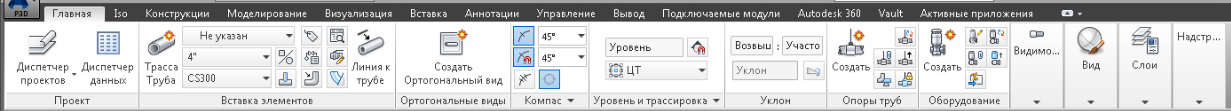

Вкладка "3D трубопровод - главная"
Вкладка "3D трубопровод - главная" содержит панели с командами, необходимыми для создания и изменения модели трубопровода. Данная вкладка содержит следующие панели:
- панель "Проект";
- панель "Вставка элементов";
- панель "Ортогональные виды";
- панель "Компас";
- панель "Уровень и трассировка";
- панель "Уклон";
- панель "Опоры труб";
- панель "Оборудование";
- панель "Видимость";
- панель "Вид";
- панель "Слои";
- панель "Надстройка".
Вкладка "3D трубопровод - главная" является частью рабочего пространства "3D трубопровод".

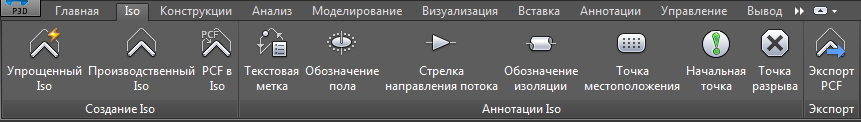

Вкладка "ISO"
На вкладке "ISO" отображаются параметры для работы с изометрическими чертежами. Данная вкладка содержит следующие панели:
- Панель создания ISO
- Панель аннотаций ISO
- панель "Экспорт".
Вкладка "ISO" является частью рабочего пространства "3D трубопровод".

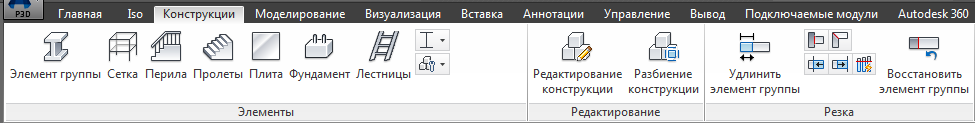

Вкладка "Конструкции"
На вкладке "Конструкции" отображаются параметры для работы с конструкциями. Данная вкладка содержит следующие панели:
- панель "Элементы";
- панель "Редактирование";
- панель "Резка";
- панель "Видимость";
- панель "Экспорт";
- панель "Виды";
- панель "Слои".
Вкладка "Конструкции" является частью рабочего пространства "3D трубопровод".

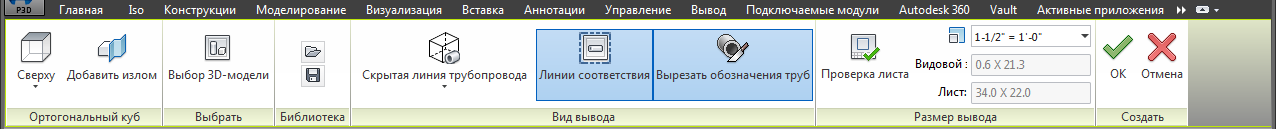

Контекстная лента "Редактор ортогональных элементов"
При переходе в специальную ортогональную среду при помощи кнопки "Создать ортогональный вид" на вкладке "Главная" становится доступной контекстная вкладка ленты. Она содержит специальные команды для среды редактирования ортогональных чертежей. После выхода из специальной среды контекстная вкладка закрывается.
Вкладка "Редактор ортогональных элементов" содержит параметры для работы с конфигурациями ортогонального вида. Вкладка содержит следующие панели:
- панель "Ортогональный куб";
- панель "Выбрать";
- панель "Библиотека";
- панель "Вид вывода";
- панель "Формат вывода";
- панель "Создать".
Контекстная вкладка "Редактор ортогональных элементов" является частью рабочего пространства "3D трубопровод".

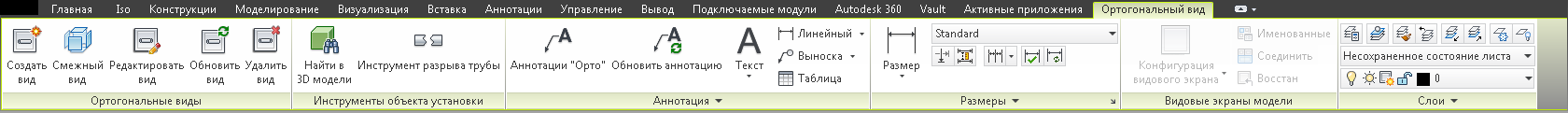

Контекстная лента "Ортогональный вид"
Данная специальная контекстная вкладка ленты становится доступной при переходе в специальную ортогональную среду в случае создания или открытия чертежа на вкладке "Ортогональный DWG" диспетчера проектов. Она содержит специальные команды для среды просмотра ортогональных чертежей. Контекстная вкладка и связанные с ней панели выделены зеленым цветом, что наглядно напоминает пользователю о том, что используется специальная среда. После выхода из специальной среды контекстная вкладка закрывается.
Вкладка "Ортогональный вид" содержит параметры для работы с двумерными чертежами. Вкладка содержит следующие панели:
- панель "Ортогональные виды";
- панель "Инструменты объекта установки";
- панель "Аннотации";
- панель "Размеры";
- панель "Размеры";
- панель "Слои".
Контекстная вкладка "Ортогональный вид" является частью рабочего пространства "3D трубопровод".

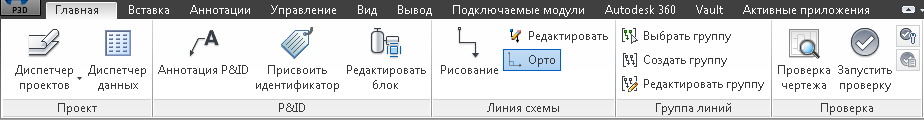

Вкладка "P&ID – главная"
На вкладке "P&ID – главная" отображаются параметры для работы с чертежами P&ID. Данная вкладка содержит следующие панели:
- панель "Проект";
- панель "P&ID";
- панель "Линия схемы";
- панель "Группа линий";
- панель "Проверить";
- панель "Слои";
- панель "Блок";
- панель "Аннотации";
- панель "Свойства";
- панель "Вид";
- панель "Утилиты".
Вкладка "P&ID – главная" входит в следующие рабочие пространства: "P&ID PIP", "P&ID ISO", "P&ID ISA", "P&ID DIN" и "P&ID JIS/ISO".
