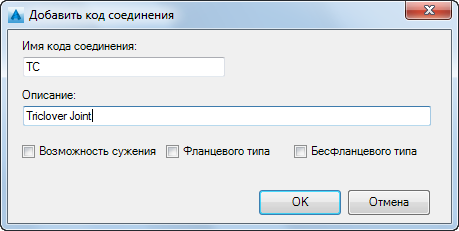

Используется для добавления кодов концевых соединений.
Кодами конца можно управлять с помощью диалогового окна Управление кодом конца.
- Имя кода конца
-
Имена добавляемых кодов концевых соединений. Имя не должно содержать цифры или пробелы.
- Описание
-
Позволяет задать описание кода концевого соединения.
- Возможность сужения
-
Поддержка режима сужения (суженныйОтвод). Можно указать угол со значением меньше угла компонента (например, "отвод"), к которому выполняется подключение.
- Фланцевого типа
-
Указание на то, что предполагается использовать комплект болтов.
- Бесфланцевого типа
-
Указание, что для сборки соединения будет использоваться комплект из одного болта.
Прим.:
Коды концевых соединений хранятся в установленной программе AutoCAD Plant 3D,, они не хранятся в проекте.
