Создание определения класса (только для P&ID)

1. На ленте выберите вкладку "Главная" панель "Проект" "Диспетчер проектов" "Настройка проекта".
2. В структуре "Настройка проекта" разверните узел "Определения классов P&ID".
3. Продолжайте разворачивать список для того, чтобы найти и щелкнуть определение класса, которое следует использовать в качестве основы для нового определения класса.

   Прим.:

   Выберите определение класса, которое ближе всего соответствует создаваемому определению. Выбранный узел используется в качестве шаблона для нового определения класса.

4. Щелкните выбранное определение класса правой кнопкой мыши. Щелкните "Создать".

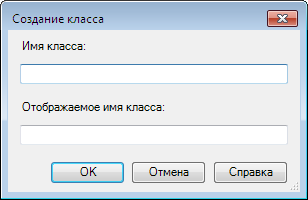

5. В диалоговом окне "Создание класса" введите имя класса и отображаемое имя (если необходимо) для нового определения класса. Например, "пользовательский_клапан" и "Пользовательский клапан".
   Прим.:

   В именах классов следует использовать только буквы, цифры и символы подчеркивания (без пробелов). Длина имен ограничена 31 символом. Превышение длины имен классов может вызвать проблемы при экспорте и импорте.

   Кроме того, имя класса не может начинаться с цифры.
6. Нажмите "ОК".
7. В структуре разверните узел, в который будет добавлено новое определение класса, и щелкните новое определение.
8. В области "Параметры класса" внесите требуемые изменения.
9. Нажмите "ОК".
