Добавление свойства в определение класса
- На ленте выберите вкладку "Главная"
панель "Проект" "Диспетчер проектов" "Настройка проекта". - В дереве "Настройка проекта" разверните узел "Определения классов P&ID" или "Определения классов Plant 3D".
- Продолжайте разворачивать список для того, чтобы найти и щелкнуть определение класса, свойство которого необходимо добавить.

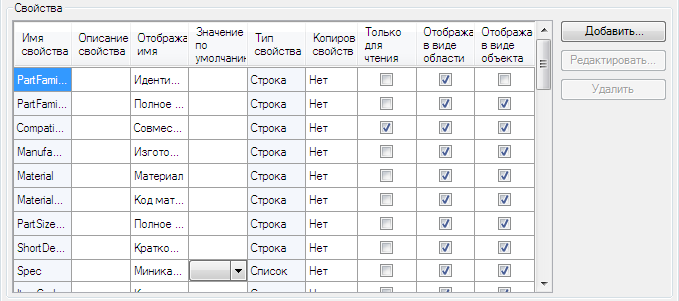

- В области "Параметры класса" в разделе "Свойства" щелкните "Добавить".

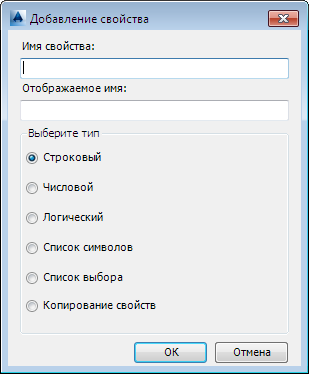

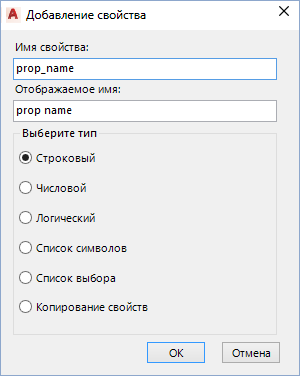

- В диалоговом окне "Добавление свойства" сделайте следующее.
- В поле "Имя свойства" введите имя для нового свойства. Имя не может содержать пробелов.
- В поле "Отображаемое имя" введите имя, которое должно отображаться для нового свойства при использовании Диспетчера данных или палитры "Свойства".
- В поле "Выберите тип" укажите один из доступных типов данных.
- На ленте выберите вкладку "Главная" панель "Проект" "Диспетчер проектов" "Настройка проекта".
- В дереве "Настройка проекта" разверните узел "Определения классов P&ID" или "Определения классов Plant 3D".
- Продолжайте разворачивать список для того, чтобы найти и щелкнуть определение класса, свойство которого необходимо изменить.
- На панели "Параметры класса" в разделе "Свойства" выполните следующие действия.
- Измените значение свойства "Отображаемое имя". (Эта информация отображается в Диспетчере данных.)
- Измените значение свойства "Значение по умолчанию".
- При необходимости добавьте или удалите пользовательскую информацию для определения класса или линии.
- Измените значения других свойств по необходимости (например, формата идентификатора, стиля аннотации и т. д.).
Прим.:Чтобы изменить имя свойства или его тип, удалите свойство, а затем добавьте его заново.
- Нажмите "ОК".
