Создание комбинаций вариантов нагружений

В этом разделе вы узнаете, как создавать автоматические комбинации вариантов нагружений.

Комбинации вариантов нагружения, создаваемые автоматически, используются для проверки сопротивления и эксплуатационной пригодности в реальных ситуациях, в которых различные нагрузки действуют одновременно, как определено соответствующими нормами. При необходимости можно назначить сочетания воздействий вручную, по одному.

1. Чтобы убедиться в том, что правила сочетаний для проекта заданы верно, выберите Инструменты > ("Рабочие настройки").
2. В диалоговом окне "Рабочие настройки" нажмите кнопку +, чтобы развернуть список "Нормы проектирования", а затем нажмите Нагрузки.
3. Выберите EN 1990:2002 в списке "Правила сочетаний".
   Прим.: При необходимости редактирования правил сочетаний нажмите кнопку .
4. Нажмите OK.
5. Для создания правил сочетаний выберите Нагрузки > (Автоматические сочетания).
6. В диалоговом окне "Комбинации вариантов нагружения" выберите Полные автоматические сочетания и нажмите кнопку Больше >.

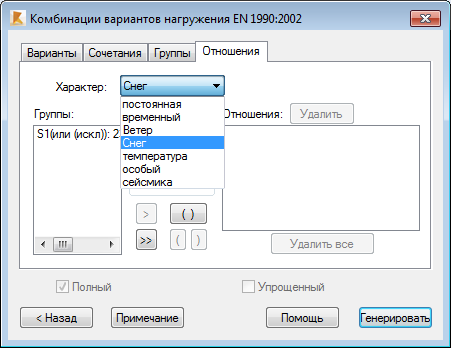

7. В диалоговом окне "Комбинация вариантов нагружения EN 1990:2002" выберите вкладку Отношения.
8. В раскрывающемся списке Характер можно выбрать любой тип и создать взаимосвязи между вариантами нагружения в определенных группах. По умолчанию Robot автоматически создает эти группы и взаимосвязи.




9. Оставьте параметры по умолчанию без изменений и нажмите кнопку Генерировать.
   Прим.: На данном этапе никаких изменений на экране не произойдет.
10. В строке меню выберите Расчет > ("Расчеты") или нажмите кнопку ("Расчеты") на стандартной панели инструментов.
11. Если будет показано предупреждение, нажмите кнопку OK для продолжения расчета.
12. Для отображения таблицы "Сочетания" в строке меню выберите Нагрузки > Таблица сочетаний.

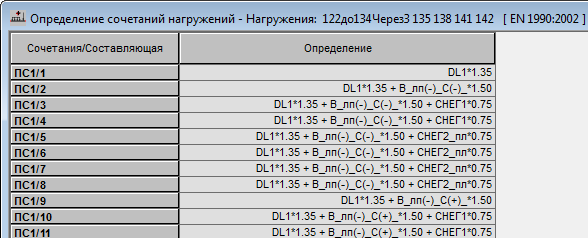

13. Откроется диалоговое окно "Определение сочетаний нагружений", как показано на рисунке ниже.




14. Для изменения способа отображения сочетаний в таблице щелкните правой кнопкой мыши на таблице сочетаний и выберите Колонки таблицы.
15. В диалоговом окне "Сочетания" измените Описание сочетаний на Метка нагружения и нажмите кнопку ОК.

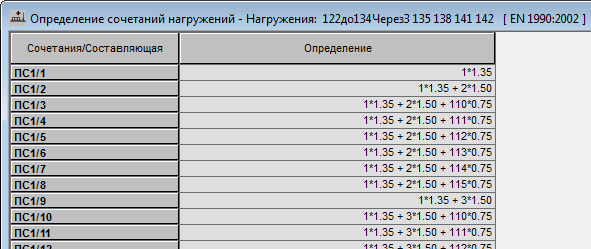

16. Отобразится новая компоновка таблицы, как показано на рисунке ниже.




17. Сохраните проект под именем Structure-Project-Analysis.rtd.

Щелкните здесь, чтобы перейти к спецификации.
